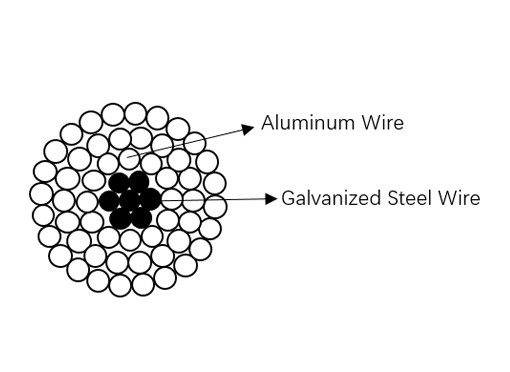

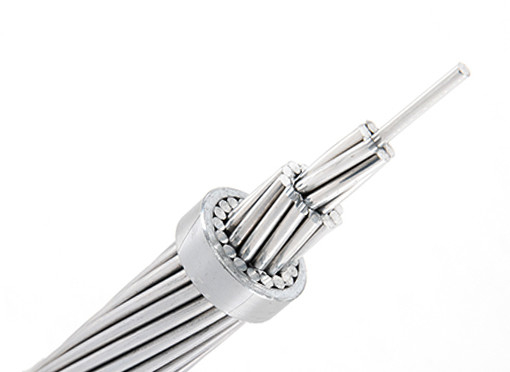

موصل الألمنيوم بالصلب المقوى ACSR
يتم استخدام موصل ACSR أو موصل الألمنيوم المصنوع من الفولاذ المقوى كناقل علوي عاري وككابل توزيع أولي وثانوي.ACSR مناسب للاستخدام في جميع الامتدادات العملية للأعمدة الخشبية وأبراج النقل والهياكل الأخرى نظرًا لموثوقيتها وقوتها إلى نسبة الوزن.
| شفرة | بنية | المناطق | قطر الدائرة | تحميل العاجلة |
العاصمة مقاومة عند 20 |
وزن | القدرة الحالية | ||||
| ال | صلب | TACIR | ZTACIR | ||||||||
| عدد / مم | مم 2 | مم | كيلو نيوتن | Ω / كم | كجم / كم | أ | |||||
| 160/40 | 18 / 3.37 | 7 / 2.65 | 199.16 | 17.04 | 65.06 | 0.1759 | 730 | 771 | 957 | ||
| 200/45 | 17 / 3.87 | 7 / 2.85 | 244.62 | 18.87 | 76.87 | 0.1412 | 883 | 890 | 1105 | ||
| 200/50 | 17 / 3.87 | 7 / 2.95 | 247.81 | 19.01 | 80.39 | 0.1409 | 906 | 892 | 1110 | ||
| 250/45 | 18 / 4.20 | 7 / 2.85 | 294.04 | 20.64 | 82.64 | 0.1141 | 1019 | 1017 | 1268 | ||
| 250/40 | 18 / 4.13 | 7 / 2.75 | 290.96 | 20.51 | 81.12 | 0.1143 | 996 | 1014 | 1264 | ||
| 240/55 | 18 / 4.13 | 7 / 3.20 | 297.43 | 20.82 | 93.12 | 0.1169 | 1083 | 1007 | 1138 | ||
| 240/50 | 18 / 4.71 | 7 / 3.00 | 290.62 | 20.55 | 88.13 | 0.1157 | 1032 | 1000 | 1131 | ||
| 315/55 | 18 / 4.71 | 7 / 3.20 | 396.92 | 23.15 | 104.06 | 0.0907 | 1266 | 1182 | 1479 | ||
| 315/50 | 18 / 4.71 | 7 / 3.00 | 363.10 | 22.91 | 97.20 | 0.0910 | 1232 | 1176 | 1471 | ||
| 330/60 | 18 / 4.81 | 7 / 3.30 | 386.95 | 23.68 | 109.70 | 0.0869 | 1329 | 1216 | 1522 | ||
| 350/55 | 20 / 4.71 | 7 / 3.20 | 404.77 | 24.19 | 109.33 | 0.0819 | 1379 | 1262 | 1580 | ||
