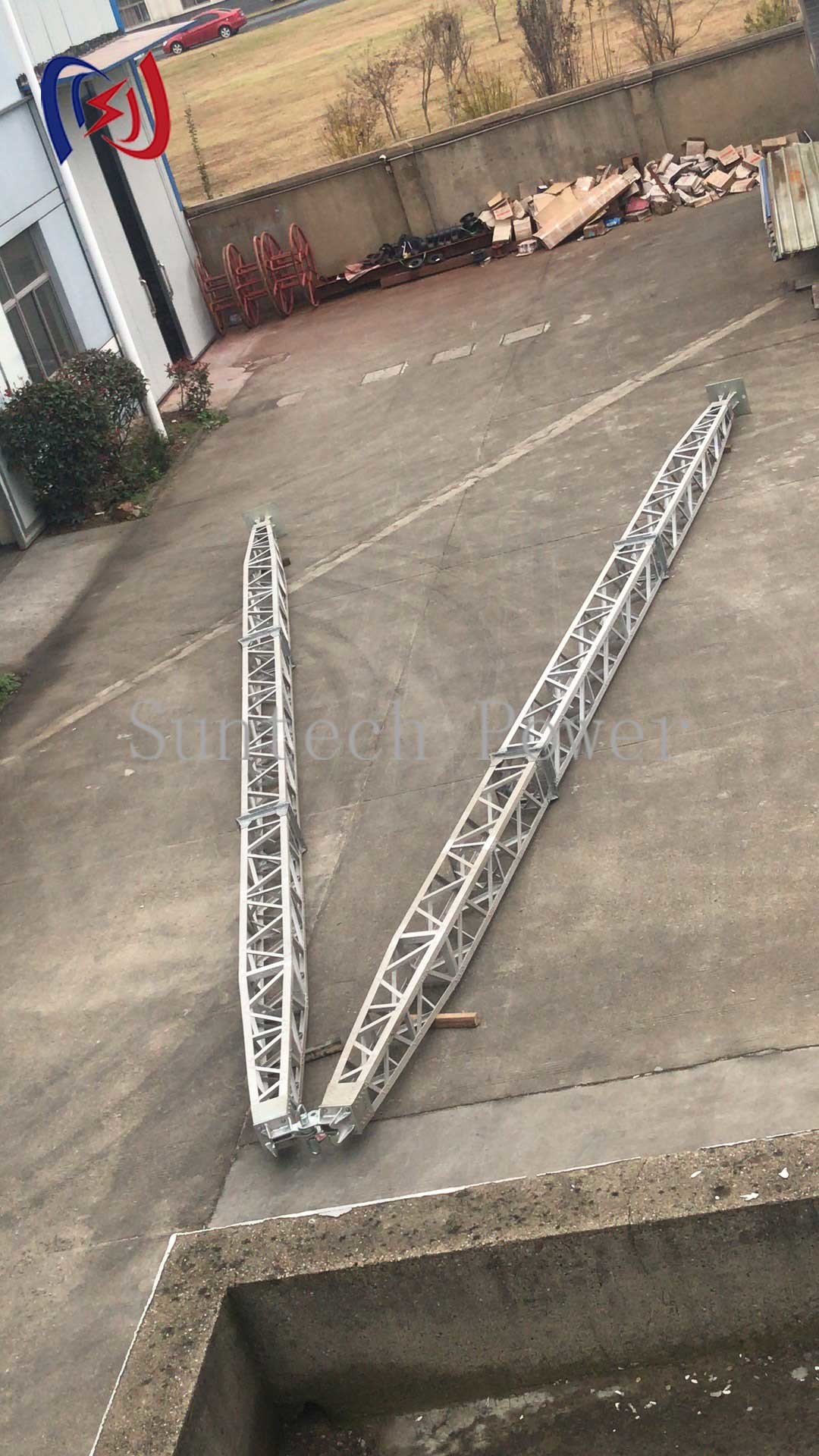

قطب جين مصمم على شكل A للرفع من الحمولة الثقيلة
الخصائص:
A-Shape Lattice Gin Pole هو نظام رفع ثقيل تم تصميمه خصيصًا لتركيب برج الإرسال والصيانة وتثبيت خطوط الجهد العالي.تصميمه المميز للإطار A يوفر استقرارًا متفوقًا وقدرة تحمل عبء مقارنة بنظم القطب الواحدوتشمل الميزات الرئيسية:
البناء القوي: متوفر في الفولاذ المغلف أو الألومنيوم الخفيف مع طلاء مقاوم للتآكل

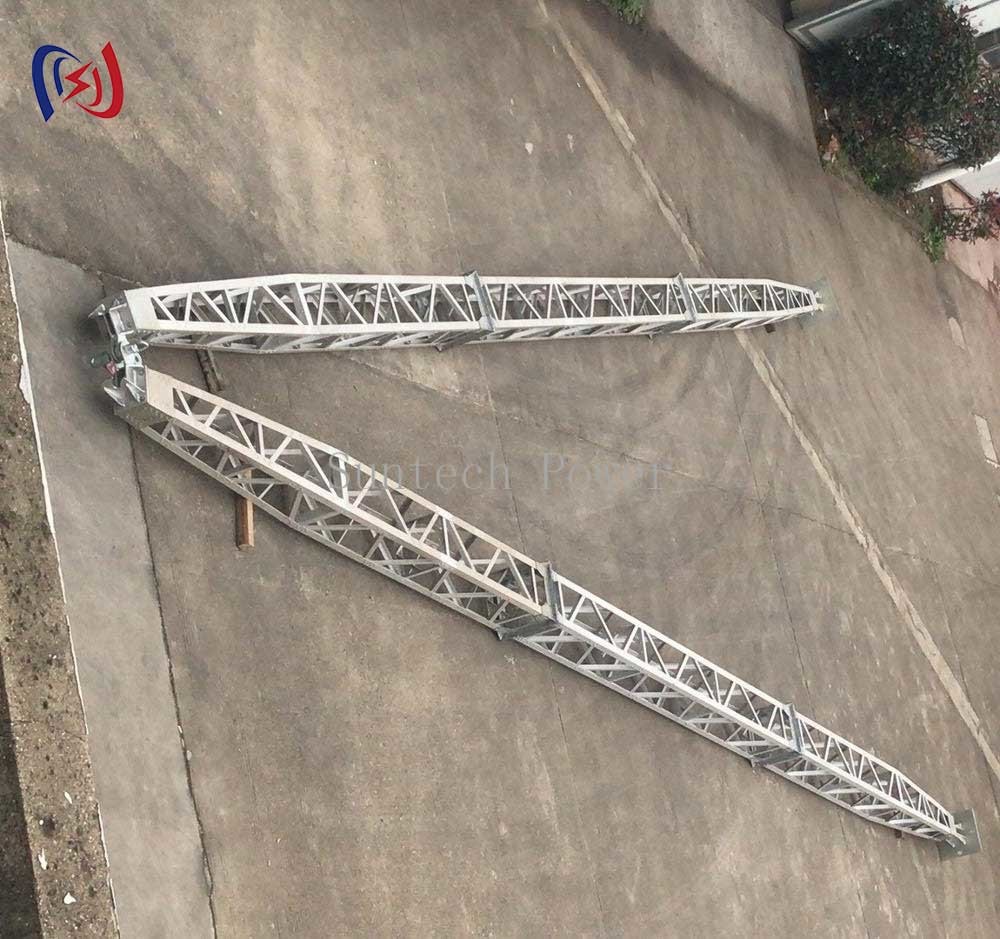

تصميم الشبكة النموذجية: تسمح الأقسام المتداخلة بالجميع السريع وتعديل الارتفاع (عادة 6m إلى 25m)
استقرار القاعدة الواسعة: تكوين الإطار A يمنع الانقلب أثناء الرفع الثقيل
نقاط التثبيت المتكاملة: نقاط توصيل متعددة لتحديد تحكم الحمل الدقيق
آليات القفل الآمن: أنظمة القيود الآلية تمنع الإفراج عن طريق الخطأ
الملحقات الاختيارية: بما في ذلك خلايا الحمل، مجموعات الأسلاك الرجل، وأنظمة الدوران
مبدأ العمل:

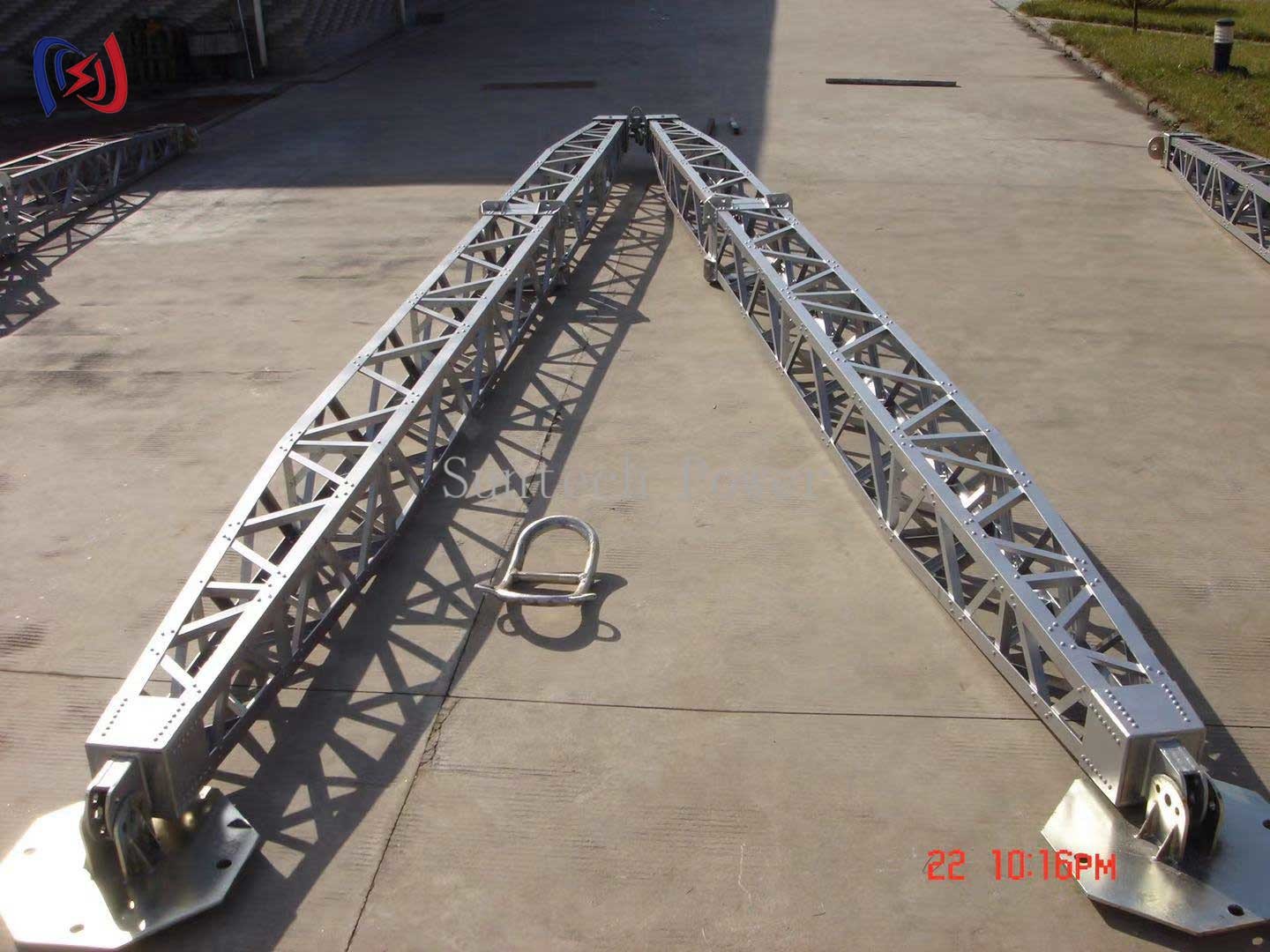

يتم تثبيت قاعدة الإطار A إلى أساس البرج أو الهيكل الداعم
أسلاك الرجل (عندما تستخدم) توفر استقرار جانبي إضافي

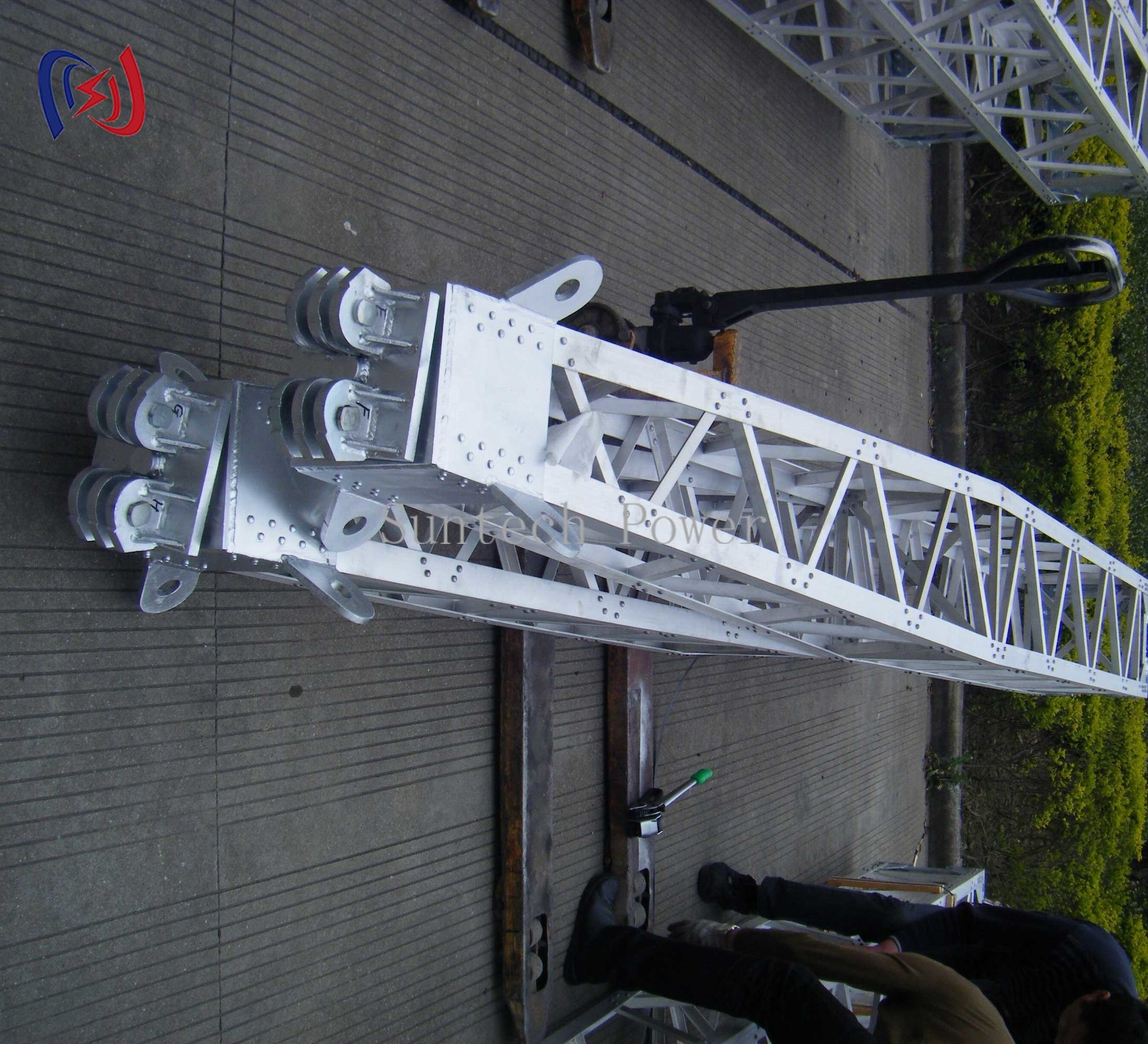

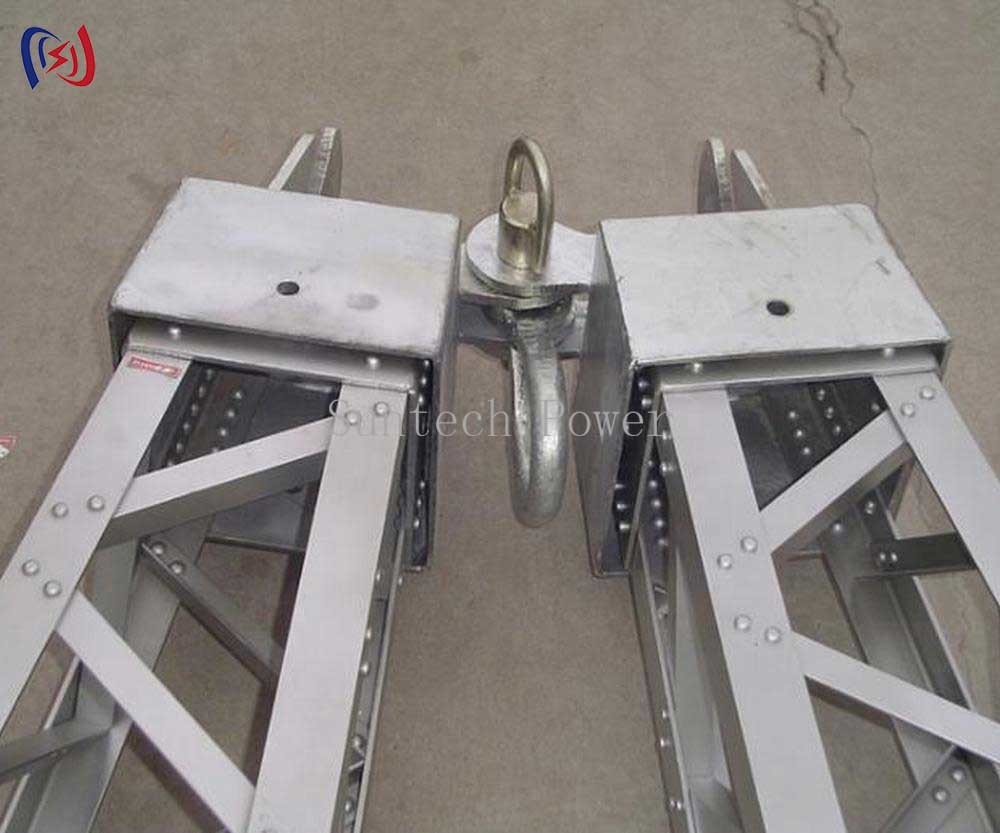

يتم تثبيت آلية رفع (السلسلة اليدوية رفع أو الرافعة المحرك) في قمة
يتم رفع الحمل عموديا بين الساقين من الإطار أ
أدوات التوجيه تضمن التشغيل السلس وتمنع تأرجح الحمل
التطبيقات:
بناء برج نقل وتثبيت المكونات
عمليات ربط الموصلات عالية الجهد
رفع وموضع معدات المحطة الفرعية
تثبيت هوائي برج الخلايا
مشاريع تركيب كابلات الجسر
المزايا:
✔ الاستقرار المتفوق - تصميم الإطار A يقاوم الأحمال الجانبية وقوى الرياح
✔ قدرة حمولة أعلى - عادة 1.5-2x قدرة أنظمة القطب الواحد
✔ التحكم الدقيق - ممتاز لتحديد المكونات الثقيلة في البرج
✔ التكوين القابل للتكيف - التصميم المندمج يناسب مختلف احتياجات المشروع
الخدمة والدعم:
حسابات هندسية محددة للموقع متاحة
تصنيع مخصص للتطبيقات الخاصة
كتيبات التفتيش والصيانة الكاملة
اشرح:

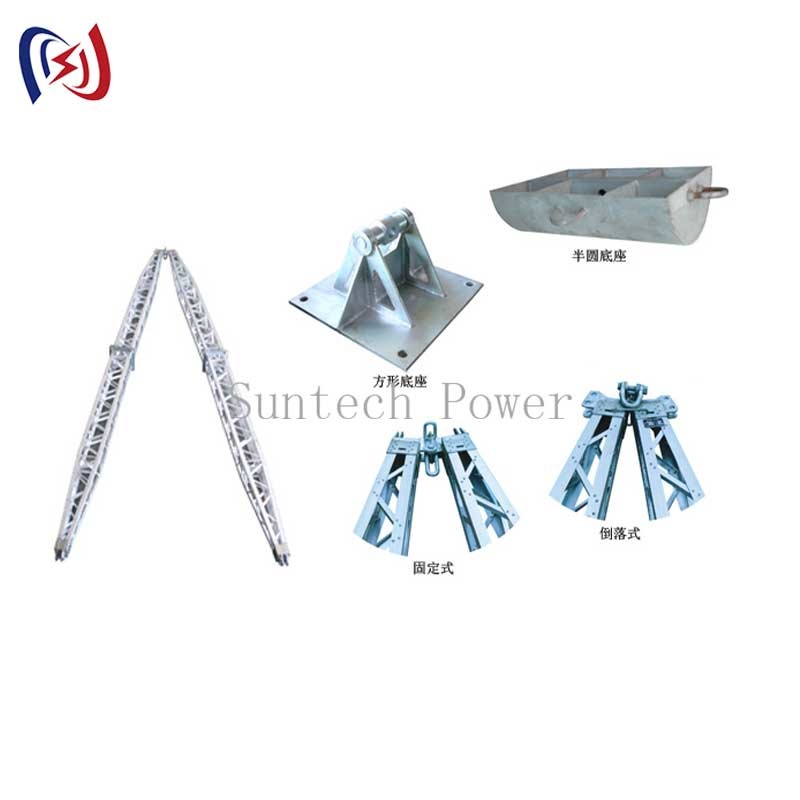

الجزء الرئيسي من عصى الجين مقلوب، والجزء الأساسي من عصا الجين هو نصف دائرة أو مربع. ويجب ملاحظة ذلك عند الطلب.
03361-03445 هي مواد سبيكة الألومنيوم.03611-03615 هي مواد الفولاذ المنغنيزي.
| العنصر رقم | النموذج | النطاق ((M) | القسم ((MM)) | حجم الجزء الرئيسي ((MM) | حجم الملحقات ((MM)) | الحمل الرأسي ((KN) | عامل السلامة ((K)) | الوزن ((كغ/م) |
| 03361 | LBR-250 | 8-13 | 250*250 | 50*50*4 | 25*25*3 | 72-26 | 2.5 | 10.5*2 |
| 03371 | LBR-300A | 8-16 | 300*300 | 50*50*4 | 25*25*3 | 90-26 | 10.5*2 | |
| 03380 | LBR-300B | 300*300 | 50*50*5 | 30*30*3 | 11.0*2 | |||
| 03381 | LBR-350 | 8-16 | 350*350 | 50*50*5 | 30*30*3 | 120-35 | 10.5*2 | |
| 03391 | LBR-400A | 11-18 | 400*400 | 50*50*5 | 30*30*3 | 147-38 | 11.0*2 | |
| 03401 | LBR-400B | 400*400 | 60*60*5 | 30*30*3 | 14.6*2 | |||
| 03411 | LBR-500A | 13-20 | 500*500 | 60*60*5 | 30*3*3 | 162-81 | 18*2 | |
| 03415 | LBR-500B | 500*500 | 60*60*5 | 40*40*3 | 20*2 | |||
| 03421 | LBR-500C | 500*500 | 70*70*6 | 40*40*3 | 256-127 | 21*2 | ||
| 03425 | LBR-500D | 500*500 | 70*70*6 | 50*50*4 | 22*2 | |||
| 03431 | LBR-600A | 15-22 | 600*600 | 60*60*6 | 40*40*3 | 171-96 | 20*2 | |
| 03435 | LBR-600B | 600*600 | 70*70*6 | 40*40*3 | 21*2 | |||
| 03441 | LBR-600C | 600*600 | 70*70*6 | 50*50*4 | 275-150 | 22*2 | ||
| 03445 | LBR-600D | 600*600 | 80*80*6 | 50*50*4 | 24*2 | |||
| 03611 | GBR-300 | 10-15 | 300*300 | 50*50*5 | 30*30*3 | 75-35 | 33*2 | |
| 03612 | GBR-400 | 12-18 | 400*400 | 56*56*5 | 30*30*3 | 100 - 75 | 43*2 | |
| 03613 | GBR-500 | 14-24 | 500*500 | 63*63*5 | 40*40*4 | 185-125 | 54*2 | |
| 03614 | GBR-600 | 16-26 | 600*600 | 70*70*6 | 40*40*4 | 420-145 | 63*2 | |
| 03615 | GBR-700 | 18 - 28 | 700*700 | 80*80*6 | 50*50*4 | 600-230 | 75*2 |
