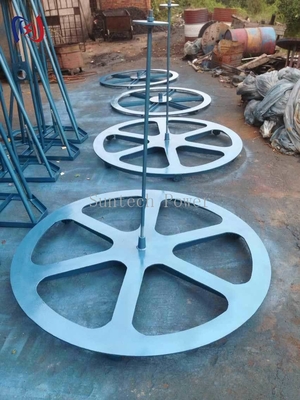

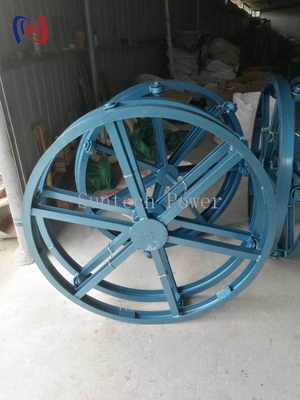

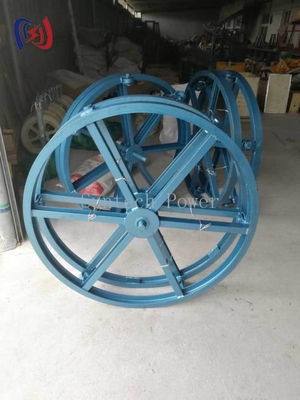

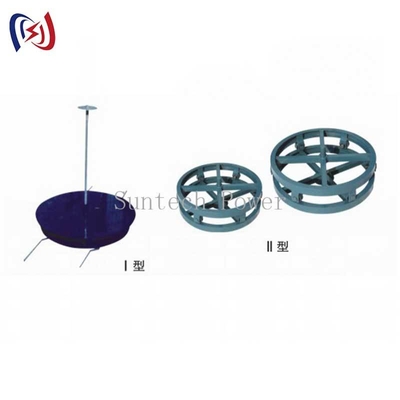

الإطار الحديدي الثقيل للطاقة العالية لمشاريع الكابلات عالية الجهد

الإطار الحديدي الثقيل للطاقة العالية لمشاريع الكابلات عالية الجهد

1. لمحة عامة عن المنتج

تم تصميم منصة ركل الكابلات العمودية لمشاريع نقل الطاقة وتوزيعها التي تتطلب إدارة الكابلات بكفاءة في الأماكن الضيقة.يقلل التوجه الرأسي للطائرة من آثارها بينما تحافظ على قدرة تحمل قويةيحتوي الدعامة على بنية إطار فولاذية مصفحة مع مفاصل معززة ، مصممة خصيصًا للتعامل مع براميل الكابلات الثقيلة التي يصل قطرها إلى 1.5 متر. على عكس الدوابات الأفقية التقليدية ،هذا النموذج يحسن من كفاءة مساحة العمل، مما يجعلها مثالية لوضع الكابلات تحت الأرض في المدن، وتثبيت الأنفاق، وعمل المحطات الفرعية الداخلية.

2. التصميم الهيكلي- نعم

• مواد الإطار: فولاذ كربوني Q235B سميكة 5 ملم مع طبقة صلبة ساخنة
• أبعاد القاعدة: 800mm x 800mm تشكيل مربع مع 4 أقدام تسوية قابلة للتعديل
• ضبط الارتفاع: نظام قفل دبوس 6 مواقع (1.0m/1.2m/1.4m/1.5m/1.6m/1.8m)
• قدرة الحمل: 500 كجم حمولة عمل (750 كجم الحد الأقصى للسلامة)
• آلية الدوران: 360 درجة دوران سلس مع محامل الكرات المغلقة

الخصائص العملية

• استقرار ضد الانحناء: قاعدة الموازنة تمنع الانقلب أثناء سحب الكابلات عالية الجهد
• قفل الطبول: أقواس القفل المملوءة بالربيع تأمين ملفات الكابلات أثناء النقل
• نظام الفرامل: أجهزة التحكم في فرامل الاحتكاك اليدوية سرعة فك الكابلات (3 مستويات قابلة للتعديل)
• تجميع وحدات: فصل القاعدة والعمود والجمعية العليا للتخزين المدمج

- نعم

4مزايا الأداء

• كفاءة المساحة: تستغرق مساحة أقل من الأرض بنسبة 60٪ مقارنة بالصالات الأفقية
• توفير العمل: يمكن لمشغل واحد التعامل مع تغيير الطبول في أقل من دقيقتين
• متانة: الطلاء المغلف يقاوم 1000+ ساعة في اختبار رش الملح
• الامتثال للسلامة: يستوفي معايير IEC 61439-1 لمعدات البناء الكهربائية

- نعم

5التطبيقات النموذجية

• شبكات الكهرباء الحضرية: وضع كابلات تحت الأرض في المناطق الحضرية المزدحمة
• الطاقة المتجددة: أنظمة مجتمعات مزارع الرياح والترابط بين المزارع الشمسية
• المصانع الصناعية: تركيبات الكابلات عالية الجهد في منشآت التصنيع
• النقل: كهرباء الأنفاق السكك الحديدية وأنظمة الطاقة في المترو

- نعم

6بروتوكول الصيانة- نعم

• يوميًا: فحص بصري للأضرار الهيكلية أو المكونات الفارغة
• أسبوعي: آلية تدوير الزيوت مع الدهون القائمة على الليثيوم
• شهريا: تحقق من جميع عوائق المسامير إلى 50Nm المواصفات
• سنويًا: إعادة تطبيق طبقة مضادة للتآكل إذا تجاوزت خدوش السطح 5٪ من المساحة

الفوائد الاقتصادية

• حساب عائد الاستثمار: يحل محل عاملين مطلوبين عادة للتعامل اليدوي (الرد في 5 أشهر)
• حماية الكابلات: يمنع أكثر من 12000 دولار من الأضرار المحتملة لكل طبلة من التعامل غير السليم
• توفير الخدمات اللوجستية: 8 صالات مناسبة لنفس مساحة الشاحنة المطلوبة سابقاً لـ 3 وحدات أفقية
• العمر الطويل: ضمان هيكلي لمدة 10 سنوات مع الصيانة المناسبة

- نعم8المزايا المقارنة

بالمقارنة مع أجهزة الكابل الأفقية التقليدية:

• 30٪ أسرع نشر الكابلات في الأماكن الضيقة
• 50% تخفيض في حوادث مكان العمل المتعلقة بمعالجة الطبول
• 40% انخفاض تكاليف الصيانة على مدى الحياة بسبب الحماية المصقولة
