المجلفن الزاوي للاتصالات السلكية واللاسلكية برج الصلب SST
مجموعة صن تك باور هي واحدة من أكبر شركات مجموعة المشتريات والهندسة والمقاولات في الصين
في مجال الطاقة الكهربائية أكثر من 26 عامًا.

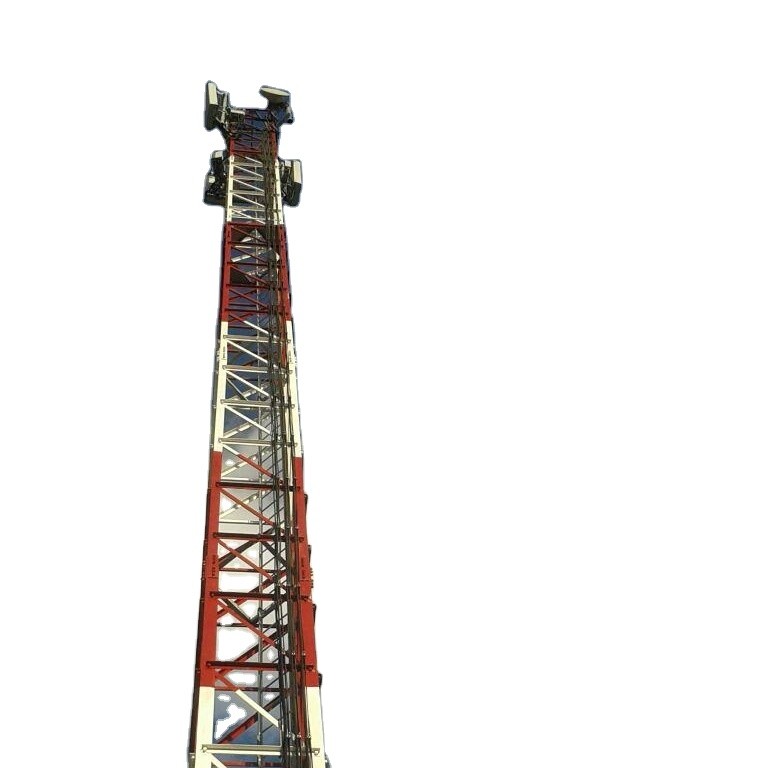

يتم توفير برج أنابيب فولاذي للاتصالات ذات 3 أرجل ذاتي الدعم من المصنع من أنبوب فولاذي ، مصمم على
نمط قاعدة أنبوبي. تم تحسين برج الاتصالات للأحمال المتوسطة إلى الثقيلة التي يتم استخدامها
المواقع الخلوية القياسية.يمكن تجهيز 3 أرجل أنبوبي عالي الجودة 60 م برج للاتصالات السلكية واللاسلكية
مع مجموعة متنوعة من الملحقات ، مثل منصات العمل أو الراحة ، وحوامل الهوائي ، وأجهزة السلامة ، وأضواء العوائق ،
مجموعة الحماية من الصواعق وأكثر من ذلك.يمكن تثبيت جميع الملحقات بأي ارتفاع واتجاه مطلوب
حسب مواصفات العميل.
تفصيل سريع:

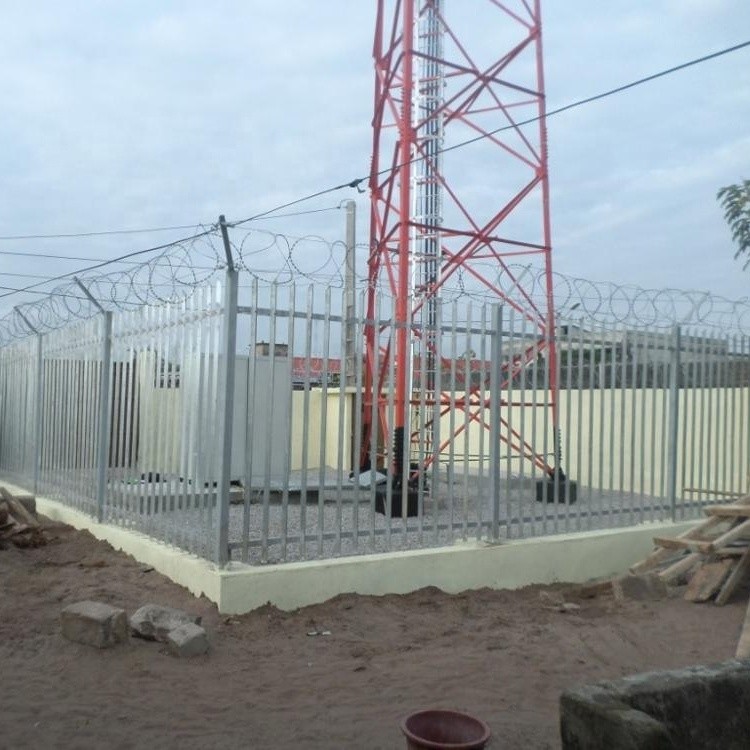

عادة ما يكون برج الدعم الذاتي عبارة عن برج ثلاثي الأرجل أو 4 أرجل ، ومادته عبارة عن أنبوب فولاذي أو زاوية فولاذية.بالنسبة للاتصال ،
برج أنبوبي متصل بشفة ، وبرج زاوية من الصلب متصل بالصواميل والمسامير.
| رقم. | وصف | المواصفات التفصيلية ومعايير التصميم الرئيسية |
| 1 | كود التصميم | 1. المعيار الوطني الصيني: |
| أ.DL / T 5154-2002 اللائحة الفنية لتصميم هياكل الأبراج والعمود لخط النقل العلوي | ||
| ب.DL / T 5219-2005 اللائحة الفنية لتصميم أساس خط النقل العلوي | ||
| 2. المعيار الأمريكي: | ||
| أ.ASCE 10-97-2000 تصميم هياكل نقل الصلب المشبك | ||
| ب.ACI 318-02 متطلبات كود البناء للخرسانة الإنشائية | ||
| 2 | تصميم البرمجيات | برج PLS و MS ، SAP2000 ، أوتوكاد ، STW ، TWsolid ، SLCAD إلخ |
| 3 | تحميل التصميم | حسب المتطلبات والمواصفات من قبل العملاء في جميع أنحاء العالم. |
| 4 | اختبار الحمل / الاختبار التدميري | يمكننا ترتيب ذلك من قبل السلطة الحكومية إذا لزم الأمر ، وتكون تكلفة هذا النوع من الاختبار منفصلة عن أسعار البرج. |
| 5 | الجهد االكهربى | 33KV ، 66 / 69KV ، 110KV ، 220KV / 230KV ، 330KV ، 380 / 400KV ، 500KV ، 750KV ، 800KV ، 1000KV خط نقل |
| 6 | الجلفنة بالغمس الساخن | ISO 1461-2009 ، ASTM A123 |
| 7 | درجة الصلب | 1. الفولاذ الإنشائي ذو السبائك المنخفضة القوة العالية: Q420B وهو ما يعادل ASTM Gr60 |
| 2. الفولاذ الإنشائي منخفض السبائك ذو القوة العالية: Q355B وهو ما يعادل ASTM Gr50 أو S355JR | ||
| 3. الفولاذ الإنشائي الكربوني: Q235B وهو ما يعادل ASTM A36 أو S235JR | ||
| 8 | البراغي والصواميل | بشكل أساسي مسامير ISO 898 من الدرجة 6.8 و 8.8 لكل من المعايير الصينية و ISO و DIN |
| 9 | نوع البرج | الأبراج الزاويّة ، الأبراج الأنبوبية ، الصاري المشدود ، البرج الأحادي |
| 10 | نوع البرج | برج التعليق ، برج الشد ، البرج الميت ، هيكل المحطة الفرعية |
| 11 | ضمان | هياكل البرج: 10 سنوات |
| 12 | فترة العائد الربحي | 50 سنة |
| 13 | وسائل النقل | نحن قريبون جدًا من أكبر ميناء في العالم وهو ما يميزنا عن النقل البحري. |
| 14 | مراقبة الجودة | اتبع نظام ISO 9001 وفحص مراقبة الجودة الصارم للمواد الخام واختبار تجميع النموذج الأولي واختبار الجلفنة وفحص ما قبل الشحن لكل من الكمية والجودة |
| نتعامل مع الجودة أولاً ونسبة التفتيش 100٪. |
