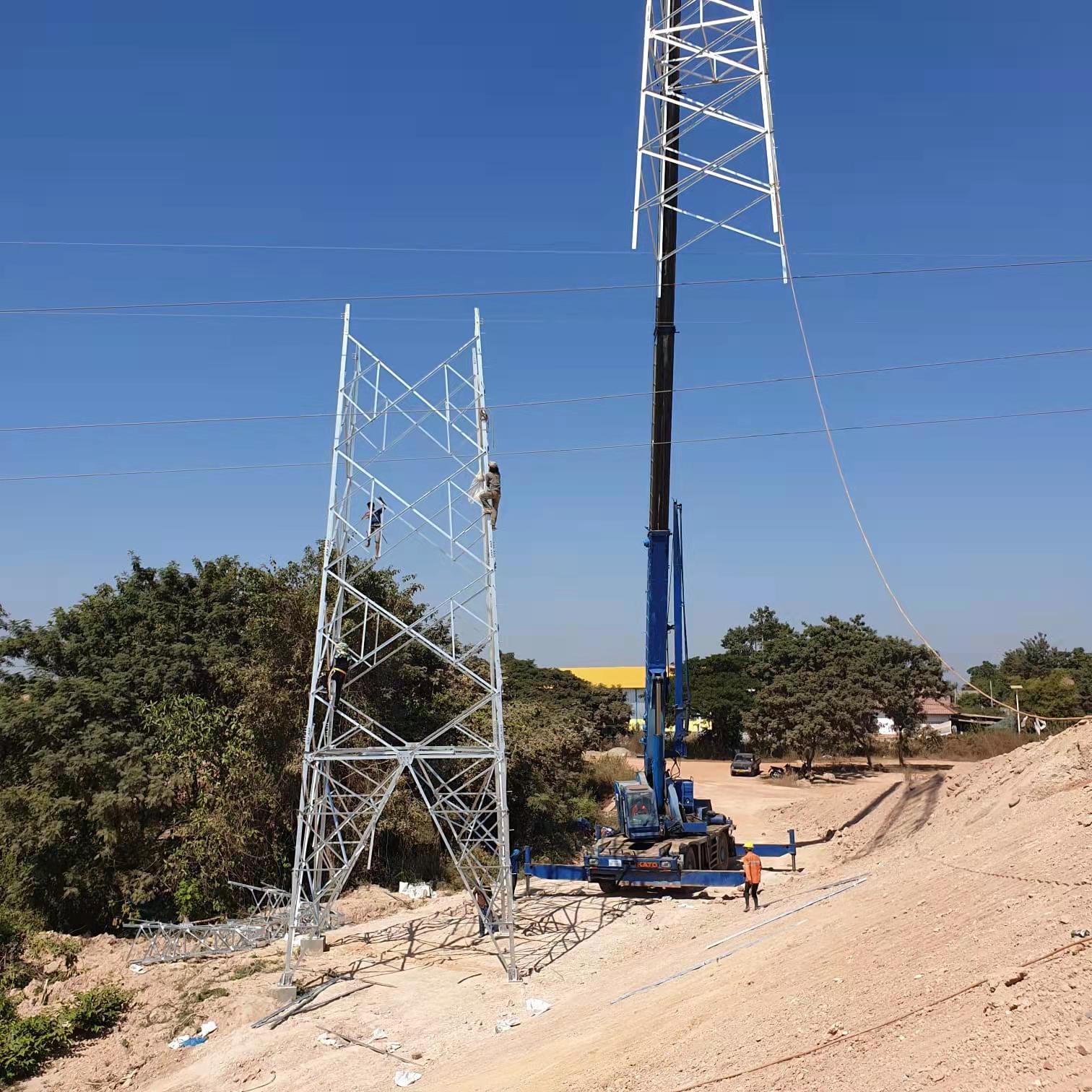

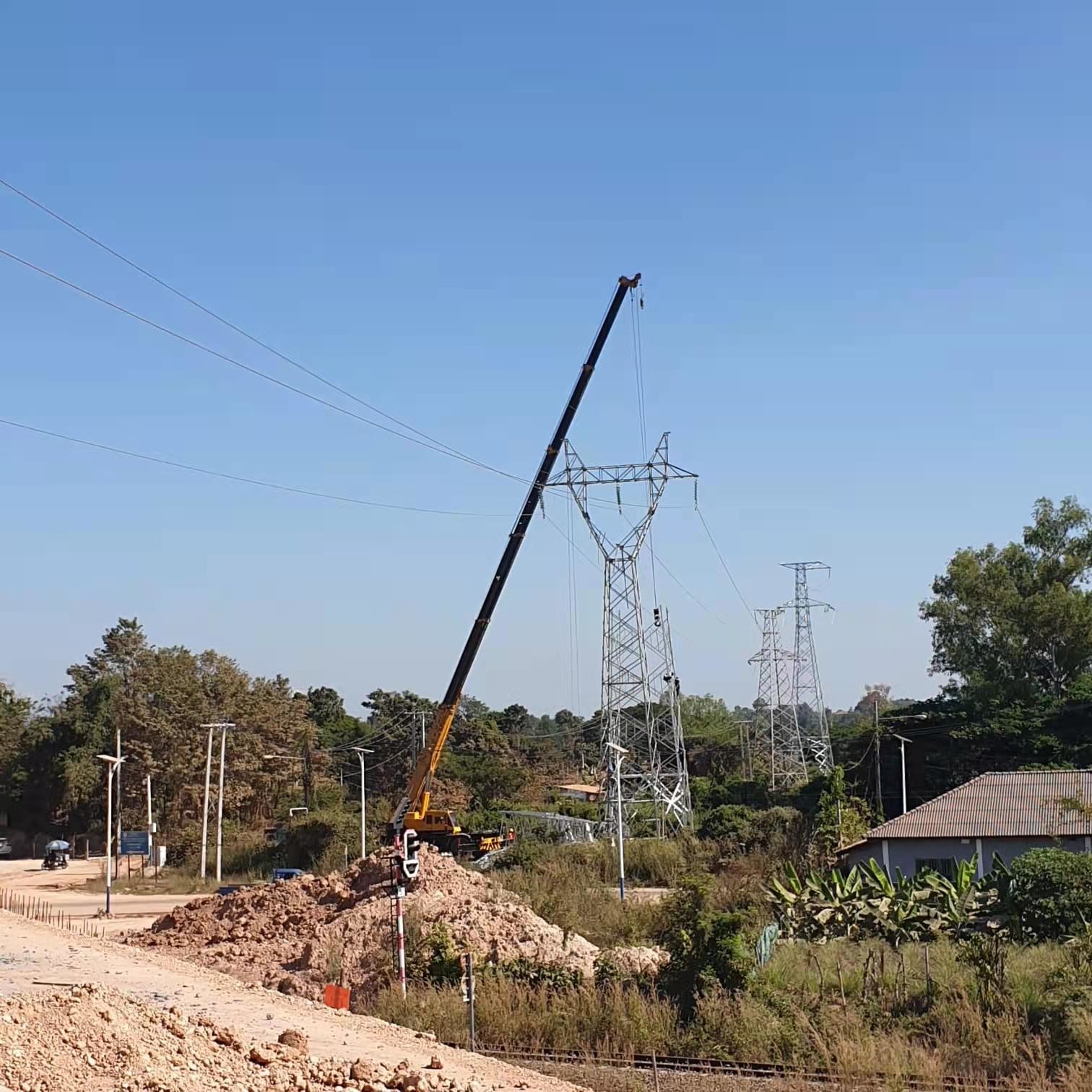

132KV خط نقل شعرية برج الصلب موقع البناء البناء
برج خطوط النقل إما أنظمة أحادية القطب أو ثنائية القطب.في الأنظمة ثنائية القطب ، يتم استخدام ترتيب موصل مع موصل واحد على كل جانب من البرج.في بعض المخططات ، يتم استخدام الموصل الأرضي كخط إلكترود أو إرجاع أرضي.في هذه الحالة ، كان لابد من تثبيته مع عوازل مجهزة بمانع الصواعق على الأبراج من أجل منع التآكل الكهروكيميائي للأبراج.بالنسبة لنقل Suntech أحادي القطب مع عودة الأرض ، يمكن استخدام أبراج مع موصل واحد فقط.ومع ذلك ، في كثير من الحالات ، تم تصميم الأبراج لتحويلها لاحقًا إلى نظام ثنائي القطب.في هذه الحالات ، غالبًا ما يتم تثبيت الموصلات على جانبي البرج لأسباب ميكانيكية.حتى يتم استخدام القطب الثاني ، يتم استخدامه إما كخط قطب كهربائي أو يتم ربطه بالتوازي مع القطب المستخدم.في الحالة الأخيرة ، يتم بناء الخط من محطة المحول إلى قطب التأريض (التأريض) ككابل تحت الأرض ، كخط علوي على حق طريق منفصل أو باستخدام الموصلات الأرضية.
تُستخدم أبراج الخط الكهربائي في بعض مخططات Suntech لنقل خط الطاقة من محطة المحول إلى القطب الكهربائي الأرضي.وهي تشبه الهياكل المستخدمة في الخطوط ذات الفولتية من 10 إلى 100 كيلوفولت ، ولكنها تحمل عادةً موصلًا واحدًا أو اثنين فقط.
قد تكون الأبراج ذاتية الدعم وقادرة على مقاومة جميع القوى بسبب أحمال الموصلات والموصلات غير المتوازنة والرياح والجليد في أي اتجاه.غالبًا ما تحتوي هذه الأبراج على قواعد مربعة تقريبًا وأربع نقاط تلامس مع الأرض.
تم تصميم برج شبه مرن بحيث يمكنه استخدام أسلاك التأريض العلوية لنقل الحمل الميكانيكي إلى الهياكل المجاورة ، إذا انكسر موصل الطور وكان الهيكل عرضة لأحمال غير متوازنة.هذا النوع مفيد في الفولتية العالية جدًا ، حيث يتم تجميع موصلات الطور (سلكان أو أكثر لكل مرحلة).من غير المحتمل أن ينكسر كل منهم دفعة واحدة ، ما لم يكن هناك اصطدام كارثي أو عاصفة.
الصاري المشدود له بصمة صغيرة جدًا ويعتمد على أسلاك الشد في الشد لدعم الهيكل وأي حمل شد غير متوازن من الموصلات.يمكن صنع البرج المشدود على شكل V ، مما يوفر الوزن والتكلفة.
| المنتج | برج الهيكل الصلب |
| ارتفاع | 5m إلى 100m أو غيرها من متطلبات العملاء الارتفاع |
| دعوى ل | برج نقل توزيع الطاقة الكهربائية |
| شكل | مخروطي ، متعدد الهرم ، عمودي ، متعدد الأضلاع أو مخروطي الشكل |
| مادة | عادة Q345B / A572 ، الحد الأدنى لمقاومة الخضوع> = 345 ن / مم 2 |
| Q235B / A36 ، مقاومة الخضوع الدنيا> = 235 ن / مم 2 | |
| بالإضافة إلى الملف المدلفن على الساخن من Q460 ، ASTM573 GR65 ، GR50 ، SS400 ، SS490 ، إلى ST52 | |
| الخضوع ل | 2.5 كيلو نيوتن ، 5 كيلو نيوتن ، 8 كيلو نيوتن ، 10 كيلو نيوتن ، 12 كيلو نيوتن |
| تورلانس من البعد | -0.02 |
| التجميع البصري لتجهيزات الإضاءة | IP 65 |
| درجة واقية مقاومة للصدمات الكهربائية | الصف الأول |
| أداء الغلاف المضاد للتآكل | الفئة الثانية |
| جو العمل من تركيبات الإضاءة | -40 درجة مئوية ~ + 45 درجة مئوية |
| المعالجة السطحية | المجلفن بالغمس الساخن وفقًا لـ ASTM A 123 ، قوة البوليستر الملونة أو أي معيار آخر من قبل العميل مطلوب |
| مفصل البولنديين | وضع الإدراج ، وضع الحافة الداخلية ، وضع المفصل وجهاً لوجه |
| تصميم القطب | ضد زلزال 8 درجة |
| سرعة الرياح | 160 كم / ساعة |
| الحد الأدنى من قوة الخضوع | 335 ميجا باسكال |
| الحد الأدنى من قوة الشد القصوى | 400 ميجا باسكال |
| أقصى قوة شد نهائية | 620 ميجا باسكال |
| اساسي | شهادة ISO9001 |
| طول لكل قسم | في غضون 14 مترًا تتشكل مرة واحدة بدون وصلة انزلاقية |
