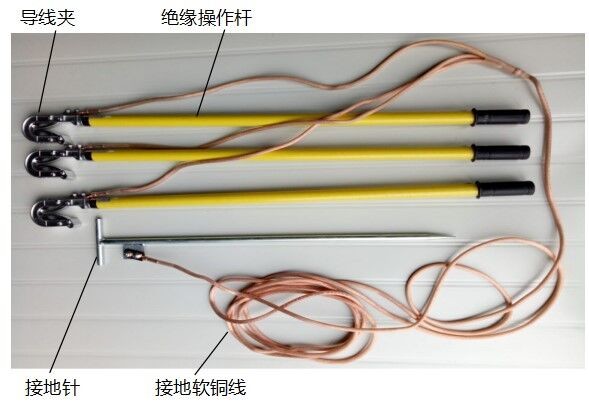

سلك أرضي لأمن معدات السلامة الشخصية
إنها مناسبة لخطوط النقل ومحطات الطاقة ومعدات المحطات الفرعية وتأريض الدائرة القصيرة لصيانة انقطاع التيار الكهربائي.
خاصية
1. سلك clamper مع صب سبائك الألومنيوم ، قوة عالية ، الموصلية جيدة.
2 إن سلك التأريض المحمول ذو الدائرة القصيرة معبأ في حقيبة قماشية مع صناديق خشبية مُصدرة ، والتي يسهل حملها ونقلها

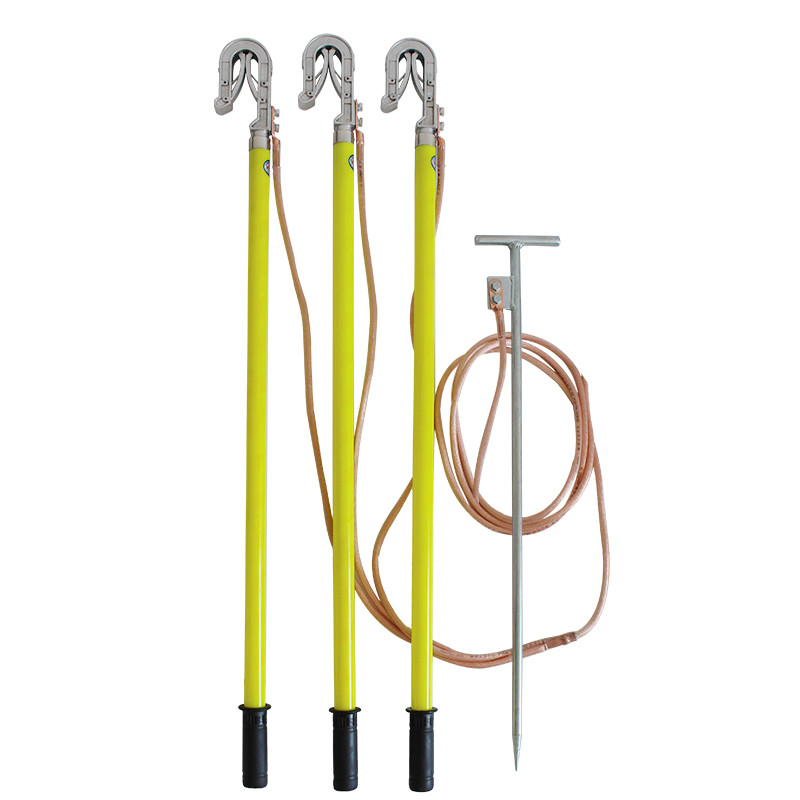

رقم الصنف 23012
شد اللسان المزدوج (نوع خط النقل)

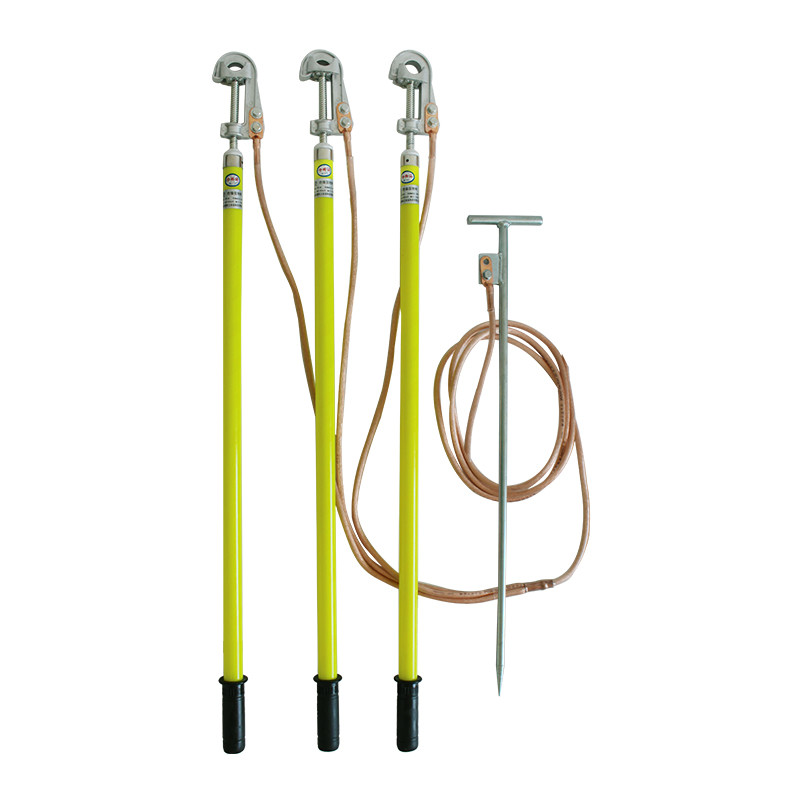

رقم الصنف 23011
ضغط لولبي (نوع خط النقل)

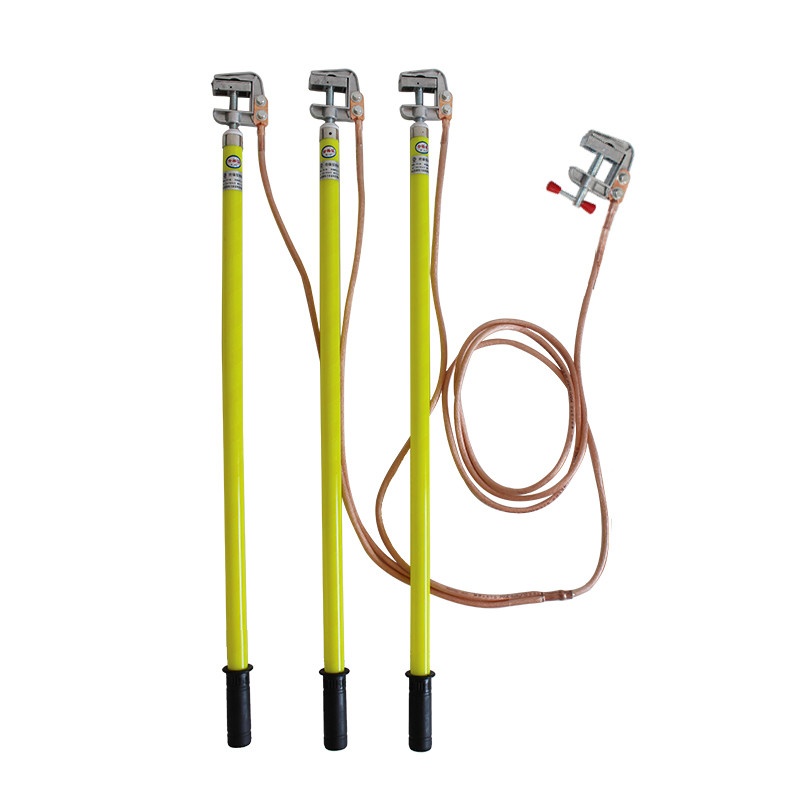

رقم الصنف 23001
ضغط لولبي (محطة فرعية نوع)
جدول تكوين سلك التأريض:
| فئة الجهد | سلك نحاسي ناعم الأرض |
طول قضيب التشغيل الأرضي (مم) |
|||
| (مم2) | (م) | ||||
| عازلة | محمول باليد | الطول الاجمالي | |||
| 10 كيلو فولت | 25 | 1 * 3 + 7 ~ 1.5 * 3 + 20 | 700 | 300 | 1000 |
| 35 كيلو فولت | 25 | 1.5 * 3 + 18 | 900 | 600 | 1500 |
| 68 كيلو فولت | 25 | 1.5 * 3 + 20 | 1000 | 600 | 1600 |
| 110 كيلو فولت | 25 ، 35 | 9 * 3 | 1300 | 700 | 2000 |
| 2 * 3 + 20 | |||||
| 220 كيلو فولت | 25 ، 35 | 9 * 3 | 2100 | 900 | 3000 |
| 3 * 3 + 25 | |||||
| 330 كيلو فولت | 35،50 | 12 * 3 4 * 3 + 25 | 3000 | 1100 | 4100 |
| 500 كيلو فولت | 35،50 | 13 * 3 ~ 20 * 3 | 4100 | 1400 | 5500 |
| 220-500KV سلك أرضي علوي | 25 | 1 * 3 + 7 ~ 1.5 * 3 + 20 | 700 | 300 | 1000 |
| معدات اختبار الضغط العالي | 35،50 | 5 * 3 ~ 10 * 3 | 700 | 300 | 1000 |
القيمة المقدرة للسلك النحاسي لكل متر:
| المنطقة المقطعية (مم) | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| قطر السلك (مم) | 4.2 | 5.7 | 7.5 | 8.78 | 11 | 12 | 16 | 17 |
| قطر غمد (MΩ) | 7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
| قيمة المقاومة (أ) | 1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
| تيار الأمان | 90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
