شركة Ningbo Suntech Power Machinery Tools Co.، Ltd.
منتج ومصدر محترف في مجال الطاقة الكهربائية
 |
| Place of Origin: | Zhejiang, China |
| اسم العلامة التجارية: | Suntech |
| إصدار الشهادات: | ISO |
| رقم الموديل: | SHDN |
| Minimum Order Quantity: | 1set |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | تصدير الحاويات والحاويات |
| Delivery Time: | 7-10days |
| Payment Terms: | T/T |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم: | كتل التوتير موصل | مادة: | الصلب والنايلون |
|---|---|---|---|
| نموذج: | SHDN660 SHSQN750 SHSQN822 SHWQN916 | الحجم الداخلي: | 408،560، 640، 710، 800 ملم |
| خارج ديا: | 508660750 ، 822 ، 916 ملم | تطبيق: | موقع البناء |
| تسليط الضوء: | بكرة موصل 660 مم,كتل التوتير لموصل بكرات النايلون,كتل التوتير لموصل الكابلات المجمعة العلوية |
||
كتل التوتير الموصل مع بكرات إحزم من النايلون لتركيب الكابلات المجمعة العلوية
وصف المنتج
تُستخدم كتل التوتير العلوية لموصل خط الإرسال العلوي أو توتير OPGW.لقد أنتجنا بكرات إحزم من النايلون أو سبائك الألومنيوم ، وكلا النوعين من البكرات يمكن تبطينهما بالنيوبرين ، لحماية نوع خاص من الموصلات.
بكرة التوتير من النايلون ذات الأحزمة الواحدة
| رقم الصنف. | نموذج | نطاق حجم ACSR (مم²) | تحميل العمل (KN) | الوزن (كجم) | مادة الحزم |
| 10191 | شدن - 120 × 30 | 25-70 | 5 | 1.5 | نايلون |
| 10192 | شدن - 160 × 40 | 70-95 | 10 | 2.4 | |
| 10193 | SHDN-200x40 | 95-120 | 15 | 2.6 | |
| 10194 | شدن - 200 × 60 | 120-150 | 15 | 3.1 | |
| 10195 | شدن - 250 × 40 | 120-150 | 20 | 3.7 | |
| 10196 | شدن - 250 × 60 | 150-180 | 20 | 3.9 | |
| 10197 | شدن - 270 × 60 | 180-240 | 20 | 4.4 | |
| 10198 | شدن - 320 × 60 | 240-300 | 20 | 7.5 | |
| 10199 | شدن - 400 × 80 | 300-400 | 20 | 8 | |
| 10104 | SHDN508 | 300-400 | 20 | 16 | النايلون ، اختياري يمكن أن تصطف مع النيوبرين |
| 10124 | SHDN660 | 400-500 | 20 | 24 | |
| 10131 | SHDN750 | 500-600 | 30 | 32 | |
| 10141 | SHDN822 | 600-700 | 30 | 38 | |
| 10151 | SHDN916 | 700-800 | 50 | 51 | |
| 10165 | SHDN1040 | 800-900 | 50 | 60 |
التطبيق: إنه مناسب لتوتير الألمنيوم المجدول وموصلات ACSR على الهياكل المماسية.يمكن أن تمر أكمام الضغط والموصلات الدوارة وموصلات سحب الحبل عبر الأخدود.الحزم مصنوع من النايلون عالي القوة.الحجم الكبير 660 مم ، 822 مم ، 916 مم ، 1040 مم من النايلون يمكن تبطينه بالنيوبرين.
ملحوظة:
1. تركيب الخطاف ، وتركيب العين المستديرة ، وتركيب clevis اختيارية ، يرجى التحديد عند الطلب.يمكن توفير الكتل المخصصة عند الطلب.
البيانات في النموذج تعني القطر الخارجي للحزم X عرض الحزم (مم).
2. يتم تثبيت جميع الحزم على محامل كريات.هيكل الكتل مصنوع من الفولاذ المجلفن.

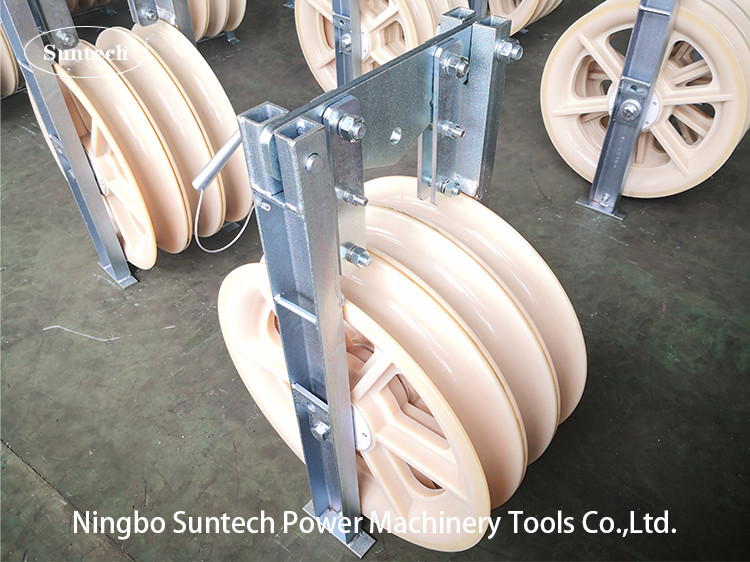

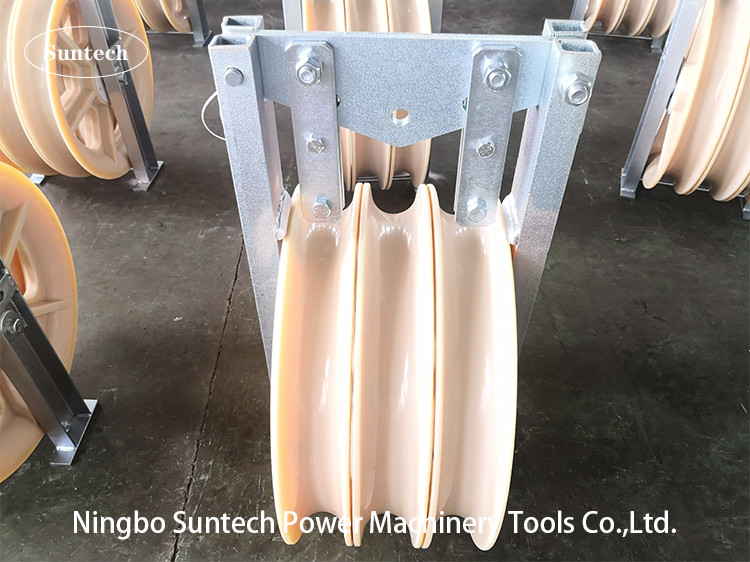

ثلاث كتل التوتير الحزم
| رقم الصنف. | نموذج | نطاق حجم ACSR (مم²) | تحميل العمل (KN) | الوزن (كجم) | مادة الحزم |
| 10107 | SHSQN508 | 300-400 | 40 | 43 | النايلون ، اختياري يمكن أن تصطف مع النيوبرين |
| 10127 | SHSQN660 | 400-500 | 40 | 76 | |
| 10132 | SHSQN750 | 500-600 | 60 | 98 | |
| 10142 | SHSQN822 | 600-700 | 60 | 110 | |
| 10152 | SHSQN916 | 700-800 | 75 | 126 | |
| 10166 | SHSQN1040 | 800-900 | 105 | 200 |
التطبيق: إنها مناسبة لربط اثنين أو ثلاثة موصلات من الألمنيوم و ACSR على الهياكل المماسية.يمكن أن تمر أكمام الضغط والموصلات الدوارة وموصلات سحب الحبل عبر الأخدود.الحزم مصنوع من سبائك الألومنيوم أو النايلون عالي القوة.الحجم الكبير 660 مم ، 822 مم ، 916 مم ، 1040 مم من النايلون يمكن تبطينه بالنيوبرين.
ملحوظة:
1. تركيب Clevis اختياري ، يرجى التحديد عند الطلب.يمكن توفير الكتل المخصصة عند الطلب.البيانات في النموذج تعني القطر الخارجي للحزم X عرض الحزم (مم).
2. يتم تثبيت جميع الحزم على محامل كريات.هيكل الكتل مصنوع من الفولاذ المجلفن.
