12kVA تردد الطاقة مقاومة معدات اختبار الجهد الكهربائي

معدات اختبار التيار الكهربائي

1السمات الرئيسية
سلسلة CQSB من محولات الاختبار عالية الجهد لها خصائص الحجم الصغير والوزن الخفيف والتنوع القوي.بالإضافة إلى المعدات المستخدمة على نطاق واسع في مختلف غرف الاختبار الكبيرة والصغيرة عالية الجهد (المحطات)، فهي أكثر ملاءمة لمختلف الاختبارات العازلة الكهربائية عالية الجهد في الموقع.

2نطاق التطبيق
أداء اختبار التيار المتردد لجهاز تشغيل نظام الطاقة ، واختبار أداء العزل لأدوات العزل ، وتلبية متطلبات 60kV تردد الطاقة مقاومة اختبار التوتر.هذه المجموعة من المعدات تستخدم أساسا لاختبار 10kV جهاز التبديل مقاومة الجهداختبار فولتاج المرجعية التيار المتردد و اختبار المحولات في شبكة التوزيع الريفية ، الخ.

3شروط الاستخدام
1) الارتفاع: ≤1000m
2) درجة الحرارة المحيطة: -20 درجة مئوية + 50 درجة مئوية
3) رطوبة الهواء النسبية: ≤80٪، لا توتر
4) مقاومة الزلزال: ≤8
5) تسارع أفقي الأرض 3.0m/s2 ، تسارع عمودي الأرض 1.5m/s2
6) شكل الموجة لجهد إمدادات الطاقة هو موجة الصينية الفعلية، ومعدل تشويه شكل الموجة أقل من 3٪
7) إعداد نقطة أرضية موثوقة، مقاومة أرضية < 0.5Ω
8) موقع التثبيت: داخلي وخارجي

4. تتبع المعايير التقنية
GB 50150-2016 معايير اختبار تركيب المعدات الكهربائية هندسة تسليم المعدات الكهربائية
قواعد قبول تسليم معدات الطاقة Q/CSG1205019-2018
جزء من GB 26861-2011 قواعد عمل سلامة الطاقة الكهربائية لمختبر الجهد العالي
DL 5009.3-2013 قواعد العمل الآمنة لبناء الطاقة الكهربائية الجزء 3: المحطة الفرعية
محول الاختبار JB/T9641
المفاعل GB10229
GB1094.1 GB1094.5 محول الطاقة
جنيه / طن.311.1 عزل وتنسيق معدات نقل وتحويل الطاقة عالية الجهد
GB/T16927.1 تقنية اختبار الجهد العالي الجزء الأول متطلبات الاختبار العامة
GB/T16927.2 تقنية اختبار الجهد العالي الجزء 2 نظام القياس
GB7328 قياس مستوى الصوت للمحولات والمفاعلات
GB/T509 دليل اختبار محول الطاقة
GB4208 مستوى حماية الحجرة
GB/T191 علامة رسمية للتعبئة والتخزين والنقل
DL/T 848.2 الشروط التقنية العامة لمعدات اختبار الجهد العالي الجزء 2: معدات اختبار الجهد العالي لتواتر الطاقة
GB5273 محطات المحولات والأجهزة الكهربائية عالية الجهد والبوشينغ
GB/T11920 الشروط التقنية العامة لأجهزة التحكم المركزي للأجزاء الكهربائية لمحطات توليد الكهرباء
تقنية اختبار الجهد العالي IEC60-1
DL/T 846.1 المتطلبات التقنية العامة لمعدات اختبار الجهد العالي الجزء 1: نظام قياس قسم الجهد العالي

5. تكوين مجموعة كاملة من المعدات

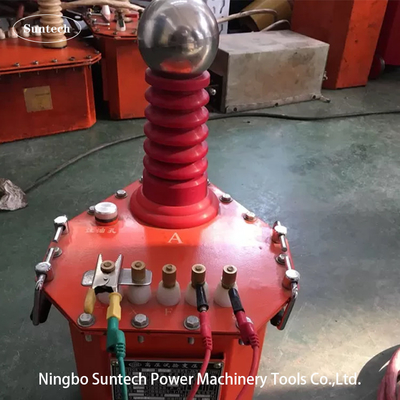

1) محول اختبار التيار المتردد القابل للنفخ CQSB ((J) - 12kVA/60kV/0.2kV 1 مجموعة
2) 1 وحدة تحكم (بما في ذلك منظم الجهد) TC-12kVA/0.22kV
3) مقاومة الحد من التيار الحماية BHR- 0.2A/0.6kΩ 1 pc

6المعلمات التقنية العامة
1) السعة الاسمية: 12kVA
2) إمدادات الطاقة العاملة: 220 فولت
3) تردد العمل: 50 هرتز
4) الجهد الخارجي الاسمي: 60kV (AC)
5) التيار المسموح به للخروج: 0.2A
6) مستوى العزل: الاحتفاظ لمدة 10 دقائق تحت عدم الحمل 1.1 مرة من الجهد الاسمي، وجميع الأجزاء طبيعية.
7) شكل الموجة: موجة الجانب السيني
8) تشويه شكل الموجة: < 3%
9) وقت التشغيل: 5 دقائق من العمل المستمر تحت القدرة القياسية.
10) ارتفاع درجة الحرارة: ارتفاع درجة حرارة كل عنصر في ظل ظروف التشغيل المسموح بها ≤ 65K.
11) استقرار الجهد العالي ، تقلبات عشوائية صغيرة ، ≤ 1٪ عند تغيير جهد إمدادات الطاقة ± 10٪
12) محول الاختبار والحافظة هي هياكل منفصلة
13) عمر الخدمة للمعدات: أكثر من 10 سنوات
