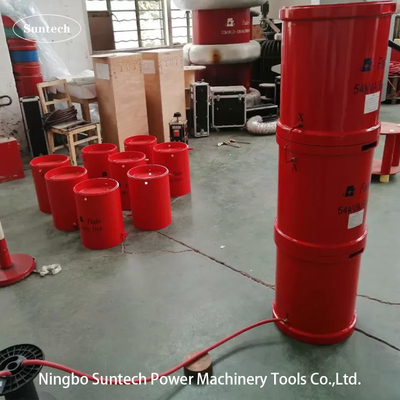

نظام الاختبار الرنيني من طراز تعديل التردد سلسلة 280kVA

جهاز اختبار الرنين المتسلسل من نوع تعديل التردد

1نطاق التطبيق للجهاز
1. تلبية اختبار التيار المتردد مقاومة الجهد من كابل 10kV / 300mm2 ، والقدرة لكل وحدة الطول هو 0.3755μF / km ، وطول الكابل هو 2000m ، والقدرة من الكابل اختبار هو 0.75μF ،فولتاج الاختبار هو 22kVومدة الاختبار 5 دقائق
2. تلبية 35kV/240mm2 كابل التيار المتردد مقاومة الجهد الجهد الاختبار، والقدرة لكل وحدة الطول هو 0.175μF / كم، وطول الكابل هو 1000m، والقدرة من الكابل اختبار هو 0.175μF،فولتاج الاختبار هو 52kVومدة الاختبار 180 دقيقة
3. تلبية اختبار التيار المتردد مقاومة الجهد من كابل 110kV / 630mm2 ، والقدرة على السعة لكل وحدة طول هو 0.1880μF / كم ، طول الكابل هو 100m ، والقدرة على السعة من الكابل اختبار هو 0.188μF ،فولتاج الاختبار هو 128kVومدة الاختبار 60 دقيقة

2الجهاز يتبع المعيار
GB10229-88 "المفاعل"
GB50150-2016 "لوائح اختبار تسليم معدات الطاقة"
DL/T 596-1996 "لوائح الاختبار الوقائي للمعدات الكهربائية"
GB1094.1-GB1094.6-96 "درجة حماية الحجرة"
GB2900 "المصطلحات الكهربائية"
GB/T16927.1~2-1997 "تكنولوجيا اختبار الجهد العالي"
GB 191-2000 "العلامات الرسومية للتعبئة والتغليف والتخزين والنقل"
JB/T 9641-1999 "محول الاختبار"
IEC358 ((1990) "مكثف الارتباط ومقسّم الجهد الكهربائي"
Q/WFK005-2005 "محول اختبار" Fanke Company Enterprise Standard
Q/WFK008-2004 "مفاعل الاختبار" Fanke Company Enterprise Standard

3الظروف البيئية للجهاز
1درجة الحرارة المحيطة: -5 درجة مئوية إلى +45 درجة مئوية
2الرطوبة النسبية: ≤90٪، لا توتر.
3الارتفاع: ≤1000m.

4رابعاً، المتطلبات التقنية الرئيسية للأداء
1الطاقة الاسمية: 280kVA
2الجهد الاسمي: 35كيلو فولت 140كيلو فولت
3التيار الاسمي: 2A
4إمدادات الطاقة: 380 فولت ± 10%
5السعة الاسمية لمصدر الطاقة المتغير التردد: 20kW
6تردد العمل: 45-300 هرتز
7دقة تعديل التردد: 0.01 هرتز؛ عدم استقرار التردد: ≤0.01٪
8وقت العمل: يسمح بتشغيل مستمر لمدة 180 دقيقة تحت الطاقة المسجلة.
9ارتفاع درجة الحرارة: بعد تشغيل مستمر اسمي لمدة 180 دقيقة، ارتفاع درجة حرارة كل جزء من الجهاز ≤ 65K.
10شكل الموجة الخارجة: موجة الصينوس، معدل تشويه شكل الموجة < 1%؛
11عامل الجودة: الجهاز نفسه Q> 30 (عندما f=40Hz) ؛
12الحماية: مع حماية التيار الزائد والجهد الزائد والإضطرابات (انظر قسم مصدر الطاقة لتحويل التردد للحصول على تفاصيل)
13دقة القياس: 1.5 قيمة فعالة.
