Name: نظام الاختبار المتنوع المتنقل للاختبار GIS 132KV مع دورة عمل 60 دقيقة
Brand: Ningbo Suntech Power
SKU: CHX-275KVA/275KV
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (172 reviews)

منزل المنتجات انقطاع التيار الكهربائي عالي الجهد

نظام الاختبار المتنوع المتنقل للاختبار GIS 132KV مع دورة عمل 60 دقيقة

تفاصيل المنتج:

مكان المنشأ:	نينغبو الصين
اسم العلامة التجارية:	Ningbo Suntech Power
إصدار الشهادات:	ISO9001
رقم الموديل:	CHX-275KVA/275KV

شروط الدفع والشحن:

الحد الأدنى لكمية:	وحدة واحدة
الأسعار:	Negotiable
تفاصيل التغليف:	تصدير حالة خشبية قياسية مع التبخير مجانا
وقت التسليم:	25~45 يوم عمل
شروط الدفع:	L/C، T/T
القدرة على العرض:	10 وحدات / شهرين

اتصل

مفصلة وصف المنتج

مبدأ الاختبار:	الدائرة المتنقلة للتردد	استخدام:	اختبار تحمل التيار المتردد تحت جهد 275 كيلو فولت
السعة القصوى:	275 كيلو فولت أمبير	الأعلى. الجهد االكهربى:	275 كيلو فولت
ميزة التصميم:	نوع محمول، أخف وزنًا للقطعة الواحدة، خاص للتركيب والاختبار في الموقع	عنصر:	مصدر طاقة V/F، ومحول الإثارة، ومفاعل اختبار معياري أخف، ومقسم الجهد
اختبار القدرات:	30-300 هرتز	دورة العمل:	60 نعناع
دقة الاختبار:	لا تقل عن 1.5%	الإخراج الموجي:	موجة الجانب السيني جيدة
خاص لـ:	اختبار في الموقع لكابلات GIS وكابلات الجهد المتوسط بقدرة 132 كيلو فولت	طريقة استخدام المفاعل:	في سلسلة أو في اتصال مواز
قواعد الامتحان:	IEC 60060-1:2010؛IEC 62271-203:2011 بالنسبة لمعلومات المعلومات الجغرافية، IEC 60840:2011 بالنسبة للك
تسليط الضوء:	نظام اختبار رنين عالي الجهد المحمول,نظام الاختبار الرنينية GIS AC,نظام الاختبار الرنين 132KV AC , GIS AC Resonant Test System , 132KV AC Resonant Test System

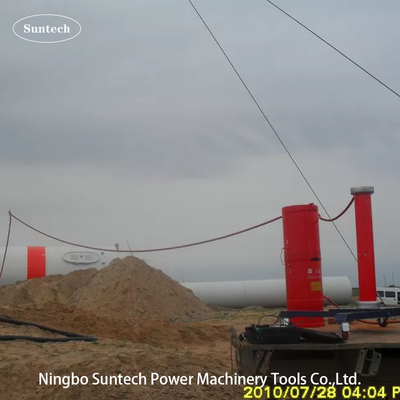

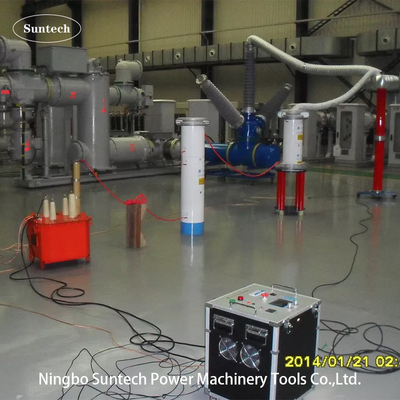

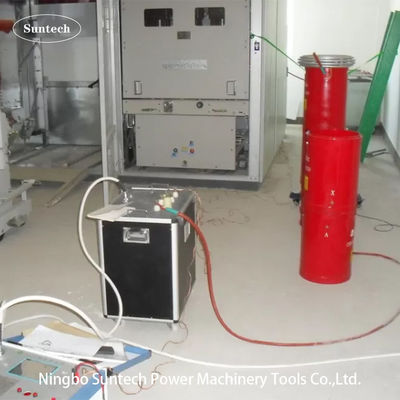

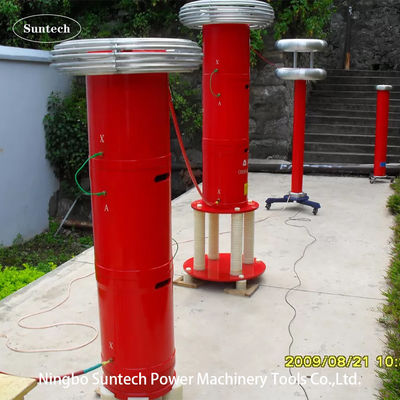

مجموعة اختبار الجهد المقاوم للموجات المتنقلة المحمولة ، لاختبار GIS 132KV

التطبيق:

تم تصميم نموذج مجموعة الاختبار هذه CHX-275KVA/275KV لـ 132KV وأقل من فئة GISتكييف المياه في الموقعتحمل اختبار الجهد بتكنولوجيا الدوائر الرنانة المتغيرة التردد؛ أعلى جهد اختبار لا يزيد عن 275 كيلو فولت؛ وتردد الاختبار: 30-300 هرتز؛ دورة العمل لا تزيد عن 60 دقيقة.

من خلال مفاعل الاختبار الوحدوي يستخدم بالتوازي ، نموذج مجموعة الاختبارCHX-275KVA/275KVويمكن أيضاً إجراء الاختبار التالي:

ليس أكثر من 55KV و 5A للكابل XLPE المتوسط الجهد ، scuh كما 45KV وأقل من الفئة.
نo أكثر من 110 كيلو فولت و 2A للكابل XLPE المتوسط الجهد ، والذي يصل إلى 66 كيلو فولت وأقل من الفئة.
نo أكثر من 275 كيلو فولت و 1A لـ GIS متوسطة الجهد ، ما بين 132 كيلو فولت ~ 170 كيلو فولت وأقل من الفئة.
لا يزيد عن 55 كيلو فولت و 5A لمحرك الطاقة أو مولد في نطاق 45 ~ 55Hz
آلة التحول المتوسطة الجهد ومحول الطاقةفولت 132 كيلو و أقل من الفئة.

حتى الآن ، هذه مجموعة اختبار محمولة مصممة يمكن أن تشكل العديد مننموذج متسلسل مختلفوفقًا لتطبيقات الاختبار المتوسطة المختلفة من خلال مفاعلات الاختبار في سلسلة أو في اتصال مواز وعدد التكوينات في كل مجموعة ،النموذج المماثل يمكن أن نرى نموذج نموذجي آخر في البند التالي.

2المكونات الرئيسية:

SN	اسم المكونات	النوع والمواصفات	كمية.	كل وزن	كل بعد
1	طاقة التردد المتغير	FKVF-20kW/380V	قطعة واحدة	20كجم	440360360ملم
2	محول الإثارة	CQSB ((J) 15kVA/15KV، 3KV	قطعة واحدة	50 كجم	520350550ملم
3	مفاعل اختبار الرنين HV	CHX ((kf) - 55kVA/55kV	5 قطع	60 كجم	D480*H520mm
4	مقسم سعة	TRF-300kV/1000pF	1 مجموعة	35 كجم	D170*H1850mm
5	ملحقات الاختبار الخاصة		1 مجموعة

ملاحظة:1يمكن أن يكون مكثف الحمل اختياريًا عند اختبار محرك الطاقة والمولد ومحول الطاقة تحت 45 ~ 65Hz.

2يمكن إنتاج مفاعل الاختبار ليكون 18KV، 20KV، 22KV، 40KV، 44KV، 50KV، 54KV، 55KV لكل قطعة وفقا لنطاق الكائن المختبر أو متطلبات العميل.

مبدأ الاختبار:
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 0

VF: مصدر الطاقة المتغير التردد T: محول الإثارة
L: مفاعل الاختبار Cx: المعدات التي تم اختبارها MOA1: جهاز إيقاف البرق
C1،C2: قسم الجهد ((C1 ذراع الجهد العالي،C2 ذراع الجهد المنخفض))

V.اختبار مخطط السلكية ((على سبيل المثال):
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 1

بيانات تقنية عامة:

وضع اختبار النظام: صدى سلسلة مع تردد متغير
نموذج النظام: FKTF-275KVA/275KV
مصدر طاقة الدخول: 380 ± 10% ((ثلاثة مراحل) ، 50 هرتز/60 هرتز
معيار الحثية الاسمية: 55KVA/55KV/1A/200H/كل
عدد مفاعلات اختبار HV: 5 قطع
الطاقة الإخراجية الاسمية: 275kVA
الطاقة المخرجة الاسمية: 275KV
أقصى جهد اختبار: لا يزيد عن 275 كيلو فولت
التيار الافتتاحي الاسمي: 1A / قطعة واحدة أو في سلسلة؛ 5A في الموازية
نطاق الترددات: 30 هرتز إلى 300 هرتز
الصادرة شكل موجة التوتر الرنين: موجة الصينوس
THD من شكل الموجة الخارجي: ≤1%
مستوى العزل: أقل من 1.1 مرة والحفاظ على 1 دقيقة، الطبيعية
دورة العمل: 60 دقيقة في ظروف عمل تحت الحالة القياسية
عامل جودة مجموعة الاختبار نفسها: Q≥30 ((في F=30HZ) ؛
ارتفاع درجة الحرارة: أقل من 65K في 60 دقيقة من التيار العامل المسموح به.
مستوى الضوضاء: لا يزيد عن 70B
هيكل المفاعل: نوع جاف، نوع أسطوانة أنبوب إيبوكسي.

لوحة البرمجيات الرئيسية للقياس والتحكم:
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 2
ملاحظة: هذه لوحة البرمجيات قبل بدء الاختبار لتحديد المعلمات

VII. قائمة تعبئة حقيبة الخشب للتسليم

القضية رقم	اسم البضائع المعبأة	الطراز والمواصفات	البضائع qty.في الحاوية الخشبية	أبعاد الحافظة الخشبية (cm)	الوزن الإجمالي للقضية	رقم القضية	ملاحظة
6-1	مصدر طاقة VF	FKVF-20kW	قطعة واحدة	554760	45 كجم	1
6-2	محول الإثارة	CQSB ((J) 15kVA	قطعة واحدة	675187	110 كجم	1
6-3	مفاعلات HV	CHX ((kf) - 55kVA/55kV	5 قطع	1419882	619 كجم	1	حزمة واحدة
6-3	صندوق الملحقات	بما في ذلك كابلات الاختبار والدليل	1 مجموعة	1419882	619 كجم	1	حزمة واحدة
6-4	مقسّم الجهد	TRF-300kV-1000pF	قطعة واحدة	1785751	80 كجم	1
6-5	حلقة الـ (كورونا) لـ (المنقسم) ، المفاعل		1 مجموعة	909094	56 كجم	1	حزمة واحدة
6-5	قاعدة دعم للقسمة		قطعة واحدة	909094	56 كجم	1	حزمة واحدة
6-6	قواعد العزل الداعمة للمفاعل	28 كيلو فولت، 165 كيلو فولت كل واحدة	قطعتين	6363123	52كيلوغرام	1
				إجمالي	962 كجم	6 علبة خشبية

VIII.الاكسسوارات

صندوق الملحقات لتخزين الملحقات
كابلات الدخول لمصدر الطاقة
كابلات الخروج من مصدر الطاقة
كابلات الخروج من المحولات المثيرة
كابلات الأرض للنظام
كابلات متوازية للمفاعل
كابلات قياس HV (كابلات إخراج إشارة قسم الجهد)
كابلات الخروج HV ((المفاعل إلى القسمة، القسمة إلى جسم الاختبار)
قاعدة دعم العزل
حلقة التاج لاختبار 275 كيلو فولت
يتم تقديم تقرير اختبار نهائي، وشهادة الجودة، ودليل المستخدم وقائمة التعبئة.

IX. النموذج الاختياري الآخر

1لاختبار GIS في الموقع

النموذج	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	التطبيق (بدءاً من 45 هرتز)
CHX-135KVA/135KV	27KV*5	1A	135KVA	لـ 72.5KV وأقل من GIS
CHX-270KVA / 135KV	27KV*5	1A	135KVA	لـ 72.5KV وأقل من GIS
CHX-216KVA/216KV	27 كيلو فولت*8	1A	216KVA	لـ 123 كيلو فولت وأقل من GIS
CHX-270KVA/270KV	27 كيلو فولت*10	1A	270KVA	لـ 145 كيلو فولت وأقل من GIS
CHX-275KVA/275KV	275 كيلو فولت	2A	275KVA	لـ 170 كيلو فولت وأقل من GIS
الطلب الخاص يمكن أن يتم عن طريق الطلب

2لاختبار كابل 45 كيلو فولت XLPE في الموقع

النموذج	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	الحد الأقصى للتطبيق
CHX-108/54	54 كيلو فولت	2A	108KVA	كابل 45kV≤1km
CHX-216/54	54 كيلو فولت	4A	216KVA	كابل 45kV≤2km
CHX-324/54	54 كيلو فولت	6A	324KVA	كابل 45kV≤3km
CHX-432/54	54 كيلو فولت	8A	432KVA	كابل 45kV≤4km
CHX-540/54	54 كيلو فولت	10A	540KVA	كابل 45kV≤5km
CHX-1080/54	54 كيلو فولت	20A	1080KVA	كابل 45kV≤10km
الطلب الخاص يمكن أن يتم عن طريق الطلب

3لاختبار كابل XLPE بقوة 66KV في الموقع

النموذج	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	الحد الأقصى للتطبيق
CHX-160/80	80 كيلو فولت	2A	160KVA	كابل 66kV≤0.5km
CHX-320/80	80 كيلو فولت	4A	320كيلو فولت	كابل 66kV≤1km
CHX-640/80	80 كيلو فولت	8A	640KVA	كابل 66kV≤2km
CHX-960/80	80 كيلو فولت	12A	960KVA	كابل 66kV≤3km
CHX-1280/80	80 كيلو فولت	16A	1280KVA	كابل 66kV≤4km
CHX-1600/80	80 كيلو فولت	20A	1600KVA	كابل 66kV≤5km
CHX-3200/80	80 كيلو فولت	40A	3200KVA	كابل 66kV≤10km
CHX-9600/80	80 كيلو فولت	120A	9600KVA	كابل 66kV≤20km
الطلب الخاص يمكن أن يتم عن طريق الطلب
