المعدات الكهربائية من سلسلة FKVF نظام اختبار الجهد العالي 5KW - 400KW القدرة اختيارية

مجموعة اختبار التردد المتغير AC Resonant مقاومة الجهد ، وحدة التحكم في التردد المتغير

I. وصف المنتج:

مصدر الطاقة المتغير التردد من سلسلة FKVF هو وحدة القياس والتحكم الرئيسية والجهاز المضيف لمجموعة اختبار التردد المتغير AC Resonant Resist Voltage.والتي تسمى أيضا محول التردد المتغير.

مصدر الطاقة المتغير التردد يعتمد ARM و FPGA معالج الإشارة الرقمية مع عالية السرعة، وتلقي الأمر من جهاز كمبيوتر عن بعد، والتي تحقق التحكم على مستوى عال من إجراء الاختبار بأكمله.معالج إشارة رقمية FPGA مع حسابات عالية السرعة في الوقت الحقيقي وتغيير شكل الموجة الخارجي، في الوقت الحقيقي اختبار قيمة الجهد العالي ومعلمات الدائرة الرئيسية من قوة المحول ، ومعلمات اختبار العودة ، حالة التشغيل إلى الجزء العلوي من الآلة ، إشارات حماية العينة في الوقت الحقيقي ،إنتاج الطاقة السريع القريبة ومولد شكل الموجة الخاص به.

II. التطبيق والاستخدام

• وحدة القياس والتحكم للدائرة الاختبارية للجهد المقاوم للتردد المتردد المتردد.
• استبدال وحدة التحكم التقليدية القديمة لزيادة كفاءة اختبار الجهد العالي وتعزيز المراقبة والحماية أثناء اختبار الجهد المقاوم للرنين.

المكونات الرئيسية للوحدة:

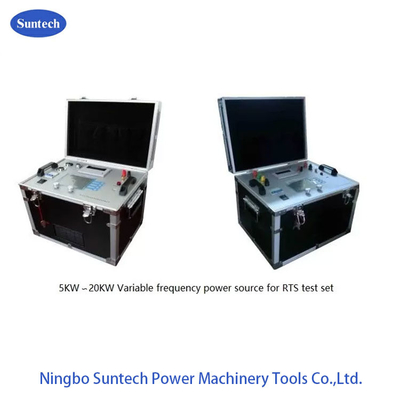

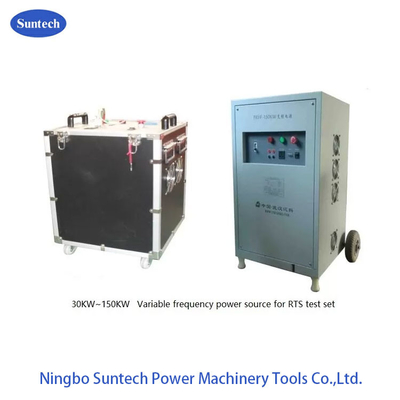

• آلة FKVF المضيفة من مصدر طاقة متغير التردد
• كمبيوتر التحكم عن بعد اختياري مع برنامج اختبار باللغة الإنجليزية
• صندوق وقف الطوارئ الخارجي الاختياري
• مجموعة كابلات الاتصال
• ضوء الإنذار الخارجي اختياري

IV مبدأ الاختبار (مثل FKVF-300KW)

V. المعلمات التقنية

1الطاقة الاسمية: 5KW، 10KW، 20KW، 30KW، 50KW، 100KW،

150 كيلوواط، 200 كيلوواط، 250 كيلوواط، 300 كيلوواط،

350 كيلوواط، 400 كيلوواط، 500 كيلوواط اختياري

2.طاقة الدخول: فوق 20 كيلوواط التيار الكهربائي 380 فولت ± 10% ثلاثي المراحل

أقل من 20 كيلوواط الجهد 220 فولت ± 10 ٪ من المرحلة الواحدة.

3تردد دخول العمل: 50Hz/60Hz

4.الجهد الخارجي: فوق 20KW: 0-500V (مدخل 380V) قابل للتعديل المستمر

تحت 20 كيلوواط: 0-250 فولت ((مدخل 220 فولت) قابل للتعديل المستمر

5التيار القياسي للخروج: يتم تحديده حسب النموذج

6شكل الموجة الخارجة: الموجة المربعة

7نطاق قابل للتعديل لتواتر الإخراج: 20-400 هرتز

8.مخرج دقة التردد: 0.03 هرتز

9عدم استقرار التردد الخارجي: أقل من 1%

10قيمة خطوة التردد الخارجي: 5Hz، 2Hz، 1Hz، 0.1Hz، 0.03Hz

11. تصميم الجهد الخارجي: 0.01kV

12عدم استقرار الجهد الخارجي: أقل من 1%

13قيمة خطوة الجهد الخارجي: U/45000 كامل المدى

14وقت التشغيل المستمر: 60 دقيقة، ارتفاع درجة الحرارة لا يزيد عن 45K

15ظروف العمل: درجة حرارة من -10 درجة مئوية إلى 40 درجة مئوية

16الارتفاع: أقل من 1000 متر

17الوزن: أقل من 20 كجم ((5 ~ 20 كيلوواط) ؛

أقل من < 30 كجم ((30 ~ 50 كيلوواط) ؛

أقل من 650 كجم ((100 ~ 400 كيلوواط) ؛

أقل من 650 كجم ((400 ~ 500 كيلوواط) ؛

المهام الرئيسية:

• شكل الموجة هو الموجة المربعة التي يتم تنظيمها بواسطة الجهد العريض للنبض
• مراقبة متواصلة للجهد في عملية التشغيل ، عندما يتقلب جهد HV ، والذي يسببه تقلبات في جهد الطاقة وتردد الطاقة ،النظام سوف يضبط الجهد إلى ضبط الجهد تلقائيًا.
• تحديد التردد تلقائيًا، بحثًا عن نقطة الرنين. نطاق التردد هو 20-300 هرتز. يمكنك تعيين نطاق تردد المسح يدويًا.الحد الأقصى للوقت الذي يستغرقه الفحص هو دقيقتين (الفحص بكامل التردد)دقة التردد 0.03 هرتز
• اختبار تلقائيًا. يمكنك تعيين برنامج الاختبار ، ويمكن تقسيم برنامج الاختبار إلى 5 أقسام. سيقوم النظام بإنهاء عملية الاختبار وفقًا لبرنامج الإعداد تلقائيًا.
• عندما في الاختبار التلقائي، يمكنك تغيير إلى حالة التحكم اليدوي في أي وقت لتنظيم التردد والجهد يدويا
• تتبع التيار الكهربائي تلقائيًا عند المقاومة، وتنظم التيار الكهربائي تلقائيًا عند تعديل التيار الكهربائي، وتحذير عند تقلب غير طبيعي.يمكن للمستخدمين تشغيل لموقف الاختبار العملي.
• إظهار منحنى U-t في الوقت الحقيقي (منحنى الجهد في الوقت) عند تنظيم الجهد ومقاومته.
• عرض حالة الاختبار في الوقت الحقيقي. يمكنك إجراء العملية المقابلة وفقا لحالة الاختبار
• وظيفة قوية للحماية والتحذير: حماية من التيار الزائد، حماية من الجهد الزائد وحماية من التوهج، حماية من الجهد العالي غير الطبيعي.إشارة الحماية المتزامنة بين البرمجيات والأجهزة. تأكد من أن الملف التقرير السلامة والنموذج للتحقق
• حفظ بيانات الاختبار وتشكيل تقرير الاختبار تلقائيًا ، يمكنك طباعة تقرير الاختبار في الوقت المناسب ويمكنك أيضًا حفظ التقرير وطباعته في أماكن أخرى.
• وظيفة استقصاء البيانات وفقاً لشروطك لتستقصي بيانات الاختبار السابقة
