مكان المنشأ: | نينغبو الصين |
اسم العلامة التجارية: | Ningbo Suntech Power |
إصدار الشهادات: | ISO9001 |
رقم الموديل: | سلسلة FKWJF |
الحد الأدنى لكمية: | وحدة واحدة |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | تصدير حالة خشبية قياسية مع التبخير مجانا |
وقت التسليم: | 65 ~ 90 يوم عمل |
شروط الدفع: | L/C، T/T |
القدرة على العرض: | 5 مجموعات / شهرين |
مبدأ الاختبار: | الدائرة المتنقلة للتردد | استخدام: | اختبار تحمل الجهد المستحث والتفريغ الجزئي |
---|---|---|---|
ميزة التصميم: | نوع PD مجاني، لا يزيد عن 10 قطع | عنصر: | مصدر طاقة V/F، ومحول الإثارة، ومفاعل اختبار معياري أخف، ومقسم الجهد |
اختبار القدرات: | 150 هرتز ~ 200 هرتز أو 20 ~ 300 هرتز | دورة العمل: | 90 دقيقة أو 180 دقيقة |
دقة الاختبار: | لا تقل عن 1.5% | الإخراج الموجي: | موجة الجانب السيني جيدة |
خاص لـ: | اختبار في الموقع لمحولات الطاقة ذات السعة الكبيرة من فئة UHV | طريقة استخدام المفاعل: | في سلسلة أو في اتصال مواز |
قواعد الامتحان: | IEC60076-3-2013 | ||
تسليط الضوء: | معدات اختبار إفراز جزئي 150 هرتز,مجموعة اختبار الرنين الحر من الـ PD,مجموعة اختبار الرنين المتغير التردد,PD Free Ac Resonant Test Set,Variable Frequency Ac Resonant Test Set |
مجموعة اختبار الجهد المقاوم للإنعكاس الحر من الـ (PD) ، اختبار الجهد المقاوم للإنعكاس من المحول ، واختبار التفريغ الجزئي
I. وصف المنتجات:

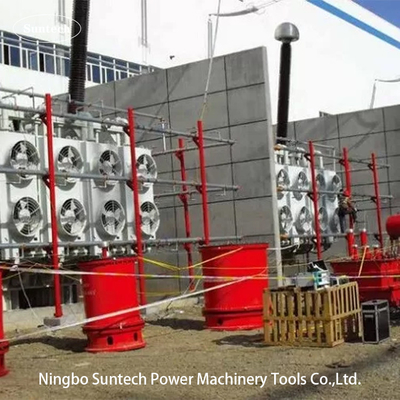

يستخدم نظام اختبار سلسلة FKWJF بشكل رئيسي لمواجهة الجهد المحفز في المجال واختبار الفراغ الجزئي لمحولات الطاقة من فئة 110KV وما فوق. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer يمكن أيضا تصميم النظام متوافق لاختبار كابل XLPE لمسافات طويلة أو HV GIS.الصور المذكورة أعلاه هي لجهد محفز المحول مقاومة & نظام اختبار إفراز جزئي من قبل Fanke لاختبار محول الطاقة 220KV في الميدان.
اختبار مقاومة الجهد المحفز ((IVWT) ، والذي يطلق عليه أيضًا اختبار مقاومة الإفراط في الجهد المحفز ، ACSD ، ACLD ، DVDF ، هو واحد من أهم اختبارات الكهرباء المضادة للمحولات الكهربائية.وفقًا لـ IEC60076-3-2013 ،IVWT مطلوبة اختبار روتينية واختبار القبول في تركيب لمحول الطاقة 110KV.
المواضيع المطبقة
تكوين النظام
V. البيانات التقنية العامة:
