شركة Ningbo Suntech Power Machinery Tools Co.، Ltd.
منتج ومصدر محترف في مجال الطاقة الكهربائية
 |
| مكان المنشأ: | نينغبو الصين |
| اسم العلامة التجارية: | Ningbo Suntech Power |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | سلسلة CHX ((LYY) |
| الحد الأدنى لكمية: | وحدة واحدة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية مع التبخير مجانا |
| وقت التسليم: | 45~60 يوم عمل |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 2 مجموعات / 2 أشهر |
| مبدأ الاختبار: | الدائرة الرنانة ذات الحثية المتغيرة | استخدام: | اختبار التردد المتردد في الموقع لجهاز HV GIS أو CVT |
|---|---|---|---|
| ميزة التصميم: | تركيب سريع وإعادة تدوير سريعة، خالٍ من PD | عنصر: | مفاعل الاختبار ، وحدة التحكم ، وحدة تنظيم الجهد ، وحدة تقسيم الجهد القياسي |
| اختبار القدرات: | 50 هرتز/60 هرتز | دورة العمل: | 15 دقيقة |
| دقة الاختبار: | لا تقل عن 1.5% | الإخراج الموجي: | موجة الجانب السيني جيدة |
| خاص لـ: | اختبار في الموقع لـ HV أو EHV GIS، CVT | طريقة استخدام المفاعل: | جسد واحد ونوع هيدروليكي للوقوف وإعادة التدوير |
| قواعد الامتحان: | IEC60060-1:2010؛IEC 62271-203:2011 لـ GIS | ||
| تسليط الضوء: | نظام اختبار الرنين المتردد,نظام الاختبار الهيدروليكي المتردد,Hydraulic AC Resonant Test System |
||
مجموعة اختبار التردد المتغير المقاومة للجهد ، مجموعة اختبار HV من النوع الهيدروليكي مع الرنين ، اختبار CVT
التطبيق:

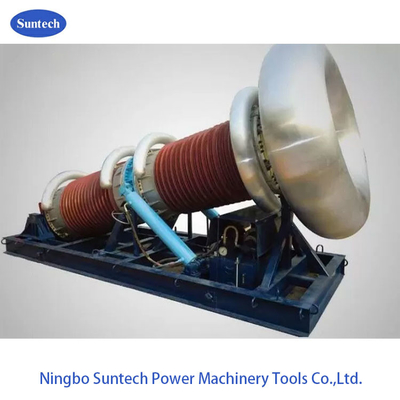

CHX- ((LYY) أجهزة الاختبار الرنينية الهيدروليكية ذاتية الارتفاع تستخدم أساسًا في مقاومة الجهد المتردد والاكتشاف الجزئي للتفريغ من الأجهزة الكهربائية عالية الجهد التي لا تزيد عن 800KV.مناسبة بشكل خاص لاختبار المعايرة الميدانية لمستويات مختلفة من CVT واختبار مقاومة الجهد المتردد لمستويات مختلفة من HV.GIS و GIL.
Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogyخاصية الكهرومغناطيسية،آلات السيارات والحركة الهيدروليكية، والتي تجعل اختبار الميدان أكثر ملاءمة وكفاءة بكثير
مجال التطبيق
تستخدم لمصدر طاقة عالية الجهد الخالي من تردد الطاقة PD لاختبار معايرة الميدان للفارق الزاوي CVT وخطأ النسبة.
تستخدم لاختبار مقاومة الجهد المتردد واختبار PD لـ HV.GIS ، HV.GIL ، HV.switch ، المحفز المشترك ، والشحنات ذات الجهد الذي لا يزيد عن 800KV
المكونات الرئيسية:
IV. الوقوف الثابت إعادة التدوير
1تصميم متعدد التوصيلات لكلا المفاعلين قادرة على تلبية إخراج التردد الكهربائي عالية الجهد المطلوبة من قبل المعايرة الميدانية ل CVT أقل من 50 هرتز.
2.المطابقة مع مصدر الطاقة المتغير التردد لاستكمال الجهد المتردد مقاومة الاختبار للمعدات الكهربائية مثل GIS ، المقطع ،
محفز متبادل، عازل نطاقات 110KV-- 500KV.
البيانات التقنية العامة:
المكثف الاسمي: 400KVA ¥ 1000KVA
الجهد الاسمي: 400 كيلو فولت 800 كيلو فولت
التيار الاسمي: 1A 2A
الطاقة العاملة: إمدادات واحدة الفاز 380 فولت، 50 هرتز/60 هرتز
قيمة عامل جودة النظام: Q ≥ 50
دورة العمل وارتفاع درجة الحرارة: بعد 15 دقيقة من التشغيل المسمى ، ارتفاع درجة حرارة التلف ≤ 65K
الضوضاء: ≤ 65dB
الارتفاع: ≤ 3000m
درجة حرارة البيئة: -25 درجة مئوية ~ 45 درجة مئوية، الرطوبة النسبية ≤ 90% ، لا وجود لتكثيف
الحجم: انظر الشكل أعلاه
VI.المكونات
VII. النموذج النموذجي الآخر
| النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية |
التطبيق (بدءاً من 45 هرتز) |
| CHX-(LYY) -400KVA/400KV | 200 كيلو فولت*2 | 2A@200KV | 400كيلو فولت | لـ 132 كيلو فولت وأقل من فئة GIS |
| 1A@400KV | لـ 132 كيلو فولت وأقل من فئة CVT | |||
| CHX-(LYY) -800KVA/400KV | 200 كيلو فولت*4 | 4A@200KV | 800KVA | لـ 132 كيلو فولت وأقل من فئة GIS |
| 2A@400KV | لـ 132 كيلو فولت وأقل من فئة CVT | |||
| CHX-(LYY) -800KVA/400KV،800KV | 400 كيلو فولت*2 | 2A@400KV | 800KVA | لـ 400 كيلو فولت وأقل من فئة GIS |
| 1A@800KV | لـ 400 كيلو فولت وأقل من فئة CVT | |||
| CHX-(LYY) -1600KVA/400KV،800KV | 400 كيلو فولت*4 | 4A@400KV | 1600KVA | لـ 400 كيلو فولت وأقل من فئة GIS |
| 2A@800KV | لـ 400 كيلو فولت وأقل من فئة CVT | |||
| الطلب الخاص يمكن أن يتم عن طريق الطلب | ||||
