30-300 هرتز التردد نظام الاختبار الرنين عالية الجهد مع مصدر الطاقة المتغير التردد

تفاصيل المنتج:

مكان المنشأ:	نينغبو الصين
اسم العلامة التجارية:	Ningbo Suntech Power
إصدار الشهادات:	ISO9001
رقم الموديل:	CHX-4800KVA/200KV،400KV،600KV،800KV

شروط الدفع والشحن:

الحد الأدنى لكمية:	وحدة واحدة
الأسعار:	Negotiable
تفاصيل التغليف:	تصدير حالة خشبية قياسية مع التبخير مجانا
وقت التسليم:	45~60 يوم عمل
شروط الدفع:	تي / تي، خطاب الاعتماد
القدرة على العرض:	5 مجموعات / شهرين

اتصل

مفصلة وصف المنتج

مبدأ الاختبار:	الدائرة المتنقلة للتردد	استخدام:	اختبار تحمل الجهد الكهربي للتيار المتردد في الموقع تحت 200 كيلو فولت، 400 كيلو فولت، 600 كيلو فولت،
ميزة التصميم:	مفاعل الاختبار العلوي الجهد ، خروجه Q القيمة العالية ، مجموعة اختبار متعددة	عنصر:	مصدر طاقة V/F، ومحول الإثارة، ومفاعل اختبار معياري أخف، ومقسم الجهد
اختبار القدرات:	30-300 هرتز	دورة العمل:	15 دقيقة أو 60 دقيقة
دقة الاختبار:	لا تقل عن 1.5%	الإخراج الموجي:	موجة الجانب السيني جيدة
خاص لـ:	اختبار في الموقع لـ HV أو EHV GIS ، CT ، PT	طريقة استخدام المفاعل:	في سلسلة أو في اتصال مواز
قواعد الامتحان:	IEC60060-1:2010؛IEC 62271-203:2011 لـ GIS
تسليط الضوء:	نظام الاختبار الرنين عالي الجهد 300 هرتز,نظام اختبار الرنين المتغير التردد , Variable Frequency Resonant Test System

مجموعة اختبار التردد المتغير المقاومة للجهد ، لاختبار GIS EHV عالية الجهد

التطبيق:

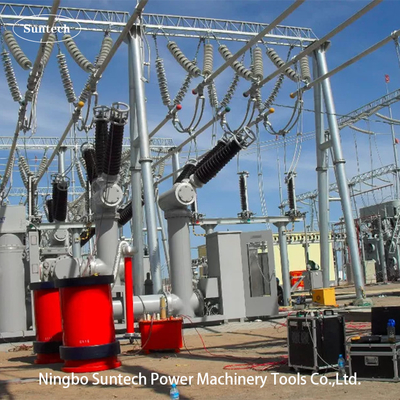

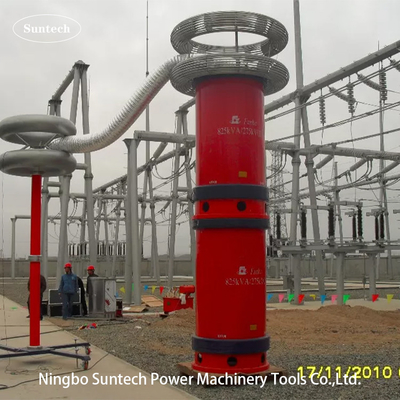

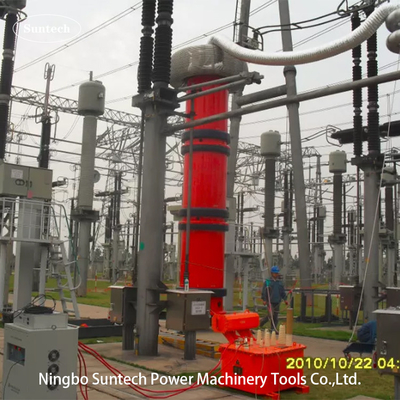

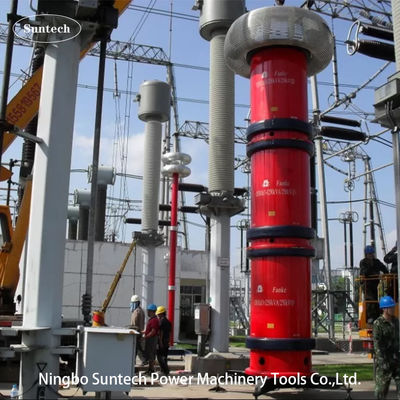

تم تصميم هذا المجموعة اختبار نموذج CHX-4800KVA/200KV،400KV،600KV،800KV لأداءاختبار هيبوت التيار المتردد في الموقع بتكنولوجيا الدوائر المتنقلة ذات الترددبالنسبة لمرافق GIS من الفئة 110kV ~ 800KV وغيرها من المنشآت الكهربائية للبرمجيات عالية التردد ؛ أعلى جهد اختبار لا يزيد عن 200KV,400KV ،600 كيلو فولت أو 800 كيلو فولت من خلال مفاعلات اختبار HV الوحيدة في التوافق أو في سلسلة الاتصال يمكن أن تكون تردد الاختبار من 30-300 هرتز؛ دورة العمل لا تزيد عن 15 دقيقة أو 60 دقيقة.

من خلال مفاعلات اختبار وحدات متصلة بالتوازي أو في أجزاء، ويمكن أيضا إجراء مجموعة الاختبار على الموقع الاختبار التيار التيار التيار التالي:

1.1 لا يزيد عن 200 كيلو فولت و 24A لـ HV GIS مع U لا يزيد عن_معتمدة= 123KV والكهرباء الأخرى لـ HVالمرافق

1.2 ليس أكثر من 400 كيلو فولت و 12Aبالنسبة لـ HV GIS مع أكثر من U_معتمدة=300 كيلو فولت والكهرباء الأخرى لـ HVالمرافق

1.3 ليس أكثر من 600 كيلو فولت و 6Aبالنسبة لـ EHV GIS مع أكثر من U_معتمدة=550KV والكهرباء الأخرى لـ HVالمرافق

1.4 ليس أكثر من 800 كيلو فولت و 6Aبالنسبة لـ EHV GIS مع أكثر من U_معتمدة=800KV والكهرباء الأخرى لـ HVالمرافق

حتى الآن ، كنا قدمت 1200KV و 9A نظام اختبار الرنين تردد نادر لشركة شبكة الطاقة الصينية.نموذج متسلسل مختلفوفقًا لتطبيقات الاختبار المختلفة لـ HV أو UHV من خلال مفاعلات الاختبار في سلسلة أو في اتصال مواز وعدد التكوينات في كل مجموعة ،النموذج المماثل يمكن أن يرى نموذج نموذجي آخر في البند التالي.

المكونات الرئيسية:

SN	اسم المكونات	النوع والمواصفات	كمية.	كل وزن	كل بعد
1	طاقة التردد المتغير	FKVF-200kW/380V	قطعة واحدة	180 كجم	7507001000ملم
2	محول الإثارة	CQSB ((J) 200kVA	قطعة واحدة	1800 كجم	650650800 مم
3	مفاعل اختبار الرنين HV	CHX ((kf) - 1200kVA/200kV	أربع قطع	2800 كجم	D1200*H1250mm
4	مقسم سعة	TRF-800kV/1000pF	1 مجموعة	550 كجم	D350*H7600ملم
5	ملحقات الاختبار الخاصة		1 مجموعة

ملاحظة:1. يمكن أن يكون مكثف الحمل اختياريًا عندما يكون خط الحمل الصغير يختبر أو يحتاج إلى حمولة مشابهة للسيطرة على تردد الاختبار.

2يمكن إنتاج مفاعل الاختبار ليكون 150KV، 200KV، 250KV، 300KV، 350KV، 400KV لكل قطعة فولتاج مقيّم وفقاً لمدى الكائن المختلف الذي تم اختباره أو المطلوب من العميل.يمكن أن يكون التيار الاسمي لكل مفاعل HV 1 ~ 15A اختياري في هذه المجموعة المتسلسلة,

3يمكن أن تكون الحثية التخفيف HV اختيارية لقمع الهارمونيات عالية التردد ومقاومة الإفراط في الجهد الناجم عن الفلاش اوفر الكائن المختبر ، خاصة في مجموعة اختبار EHV أو UHV.

مبدأ الاختبار:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: مصدر الطاقة المتغير التردد T: محول الإثارة
L: مفاعل الاختبار Cx: المعدات التي تم اختبارها MOA1: جهاز إيقاف البرق
C1،C2: قسم الجهد ((C1 ذراع الجهد العالي،C2 ذراع الجهد المنخفض))

بيانات تقنية عامة:

وضع اختبار النظام: صدى سلسلة مع تردد متغير
نموذج النظام: CHX-4800KVA/200KV،400KV،600KV،800KV
مصدر طاقة الدخول: 380 ± 10% ((ثلاثة مراحل) ، 50 هرتز/60 هرتز
عدد مفاعلات اختبار HV: 4 قطع
الطاقة الإخراجية الاسمية: 4800kVA
التوتر المسمّى للخروج: 200KV،400KV،600KV،800KV
أقصى جهد اختبار: لا يزيد عن200 كيلو فولت، 400 كيلو فولت، 600 كيلو فولت، 800 كيلو فولت
التيار المسمّى للخروج: 6A / قطعة واحدة أو في سلسلة؛ 12A أو 24A في الموازية
نطاق الترددات: 30 هرتز إلى 300 هرتز
الصادرة شكل موجة التوتر الرنين: موجة الصينوس
THD من شكل الموجة الخارجي: ≤1%
مستوى العزل: أقل من 1.1 مرة والحفاظ على 1 دقيقة، الطبيعية
دورة العمل: 15 دقيقة أو 60 دقيقة اختياري في حالة العمل تحت الحالة الحالية المسجلة ؛
عامل جودة مجموعة الاختبار نفسها: Q≥60
ارتفاع درجة الحرارة: أقل من 65K تحت التيار الاسمي في دورة العمل.
مستوى الضوضاء: لا يزيد عن 70B
هيكل المفاعل: النوع المغمور بالزيت، نوع أسطوانة أنبوب البوقسي.

V. لوحة برمجيات القياس والتحكم الرئيسية على النحو التالي:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VI.المكونات

صندوق الملحقات لتخزين الملحقات
كابلات الدخول لمصدر الطاقة
كابلات الخروج من مصدر الطاقة
كابلات الخروج من المحولات المثيرة
كابلات الأرض للنظام
كابلات متوازية للمفاعل
كابلات قياس HV (كابلات إخراج إشارة قسم الجهد)
كابلات الخروج HV ((المفاعل إلى القسمة، القسمة إلى جسم الاختبار)
قاعدة دعم للقسمة
حلقة الكورونا لمفاعل الاختبار والقسمة
يتم تقديم تقرير اختبار نهائي، وشهادة الجودة، ودليل المستخدم وقائمة التعبئة.

VII. النموذج النموذجي الآخر

7.1 للفئة 123KV ~ 300KV GIS في الموقع اختبار AC hypot

النموذج	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	التطبيق (بدءاً من 45 هرتز)
CHX-400KVA/200KV،400KV	200 كيلو فولت*2	2A@200KV	400كيلو فولت	لـ 123 كيلو فولت وأقل من فئة GIS
		1A@400KV		لـ 300 كيلو فولت وأقل من فئة GIS
CHX-800KVA/200KV،400KV	200 كيلو فولت*2	4A@200KV	800KVA	لـ 123 كيلو فولت وأقل من فئة GIS
		2A@400KV		لـ 300 كيلو فولت وأقل من فئة GIS
CHX-1000KVA/200KV،400KV	200 كيلو فولت*2	5A@200KV	1000KVA	لـ 123 كيلو فولت وأقل من فئة GIS
		2.5A@400KV		لـ 300 كيلو فولت وأقل من فئة GIS
CHX-2000KVA/200KV،400KV	200 كيلو فولت*2	10A@200KV	2000KVA	لـ 123 كيلو فولت وأقل من فئة GIS
		5A@400KV		لـ 300 كيلو فولت وأقل من فئة GIS
الطلب الخاص يمكن أن يتم عن طريق الطلب

7.2للفئة 145 كيلو فولت ~ 362 كيلو فولت GIS في الموقع اختبار هيبوت AC

النموذج	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	التطبيق (بدءاً من 45 هرتز)
CHX-500KVA/250KV،500KV	250 كيلو فولت*2	2A@250KV	500KVA	لـ 145 كيلو فولت وأقل من فئة GIS
		1A@500KV		لـ 362 كيلو فولت وأقل من فئة GIS
CHX-1000KVA/250KV،500KV	250 كيلو فولت*2	4A@250KV	1000KVA	لـ 145 كيلو فولت وأقل من فئة GIS
		2A@500KV		لـ 362 كيلو فولت وأقل من فئة GIS
CHX-2000KVA/250KV،500KV	250 كيلو فولت*2	8A@250KV	2000KVA	لـ 145 كيلو فولت وأقل من فئة GIS
		4A@500KV		لـ 362 كيلو فولت وأقل من فئة GIS
CHX-3000KVA/250KV،500KV	250 كيلو فولت*2	12A@250KV	3000KVA	لـ 145 كيلو فولت وأقل من فئة GIS
		6A@500KV		لـ 362 كيلو فولت وأقل من فئة GIS
الطلب الخاص يمكن أن يتم عن طريق الطلب

7.3 بالنسبةاختبار التيار المتردد على الموقع من GIS من فئة 170KV ~ 550KV

النموذج	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	التطبيق (بدءاً من 45 هرتز)
CHX-1200KVA/300KV،600KV	300 كيلو فولت*2	4A@300KV	1200KVA	لـ 170 كيلو فولت وأقل من فئة GIS
		2A@600KV		لـ 550 كيلو فولت وأقل من فئة GIS
CHX-1800KVA/300KV،600KV	300 كيلو فولت*2	6A@300KV	1800KVA	لـ 170 كيلو فولت وأقل من فئة GIS
		3A@600KV		لـ 550 كيلو فولت وأقل من فئة GIS
CHX-2400KVA/300KV،600KV	300 كيلو فولت*2	8A@300KV	2400KVA	لـ 170 كيلو فولت وأقل من فئة GIS
		4A@600KV		لـ 550 كيلو فولت وأقل من فئة GIS
CHX-3600KVA/300KV،600KV	300 كيلو فولت*2	12A@300KV	3600KVA	لـ 170 كيلو فولت وأقل من فئة GIS
		6A@600KV		لـ 550 كيلو فولت وأقل من فئة GIS
CHX-4800KVA/300KV،600KV	300 كيلو فولت*2	16A@300KV	4800KVA	لـ 170 كيلو فولت وأقل من فئة GIS
		8A@600KV		لـ 550 كيلو فولت وأقل من فئة GIS
الطلب الخاص يمكن أن يتم عن طريق الطلب

7.4 بالنسبةاختبار هيبوت التيار المتردد في الموقع GIS من فئة 123KV ~ 800KV

النموذج	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	التطبيق (بدءاً من 45 هرتز)
CHX-2400KVA/200KV × 4	800 كيلو فولت	12A@200KV	2400KVA	لـ 123 كيلو فولت وأقل من فئة GIS
		6A@400KV		لـ 300 كيلو فولت وأقل من فئة GIS
		3A@600KV		لـ 550 كيلو فولت وأقل من فئة GIS
		3A@800KV		بالنسبة لـ 800 كيلو فولت وأقل من فئة GIS
CHX-3600KVA/200KV × 4	800 كيلو فولت	13A@200KV	3600KVA	لـ 123 كيلو فولت وأقل من فئة GIS
		9A@400KV		لـ 300 كيلو فولت وأقل من فئة GIS
		4.5A@600KV		لـ 550 كيلو فولت وأقل من فئة GIS
		4.5A@800KV		بالنسبة لـ 800 كيلو فولت وأقل من فئة GIS
CHX-4800KVA/200KV × 4	800 كيلو فولت	24A@200KV	4800KVA	لـ 123 كيلو فولت وأقل من فئة GIS
		12A@400KV		لـ 300 كيلو فولت وأقل من فئة GIS
		6A@600KV		لـ 550 كيلو فولت وأقل من فئة GIS
		6A@800KV		بالنسبة لـ 800 كيلو فولت وأقل من فئة GIS
الطلب الخاص يمكن أن يتم عن طريق الطلب
