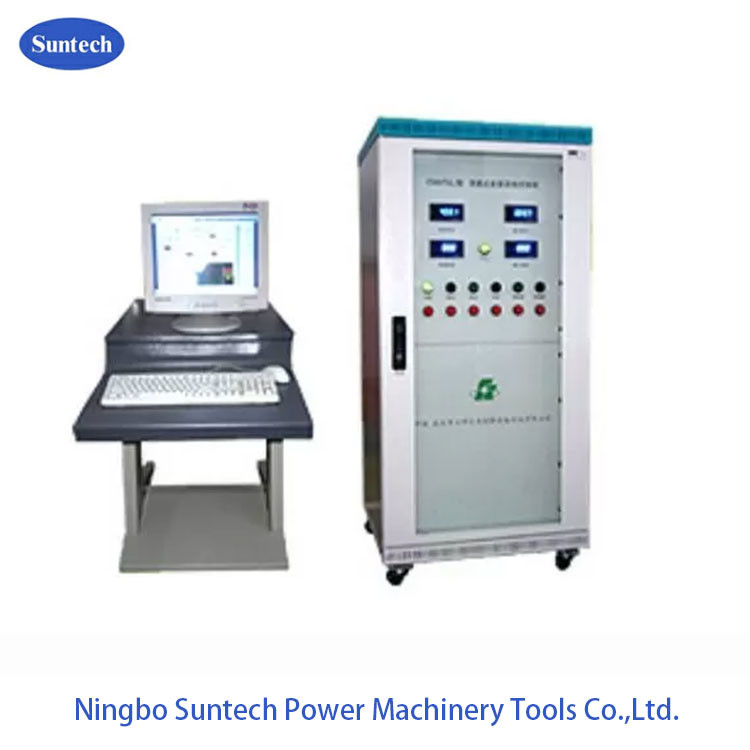

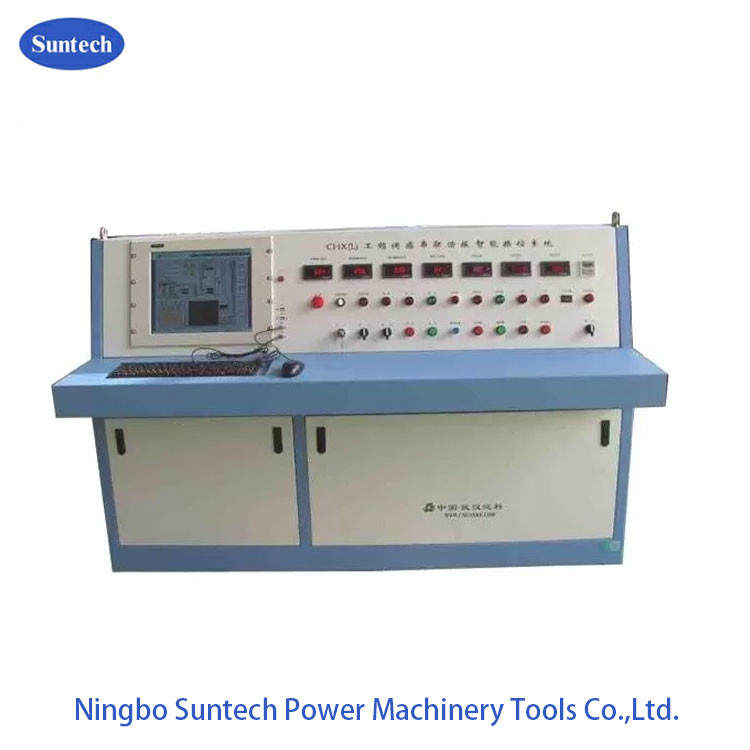

نظام الاختبار الرنينية 380 فولت AC وحدة التحكم الذكية الرنينية

بيانات تقنية عامة:

1. وضع الدائرة الرنينية: سلسلة الرنين مع الحثية المتغيرة
2. نموذج النظام: مصنوع حسب الطلب
3. مصدر طاقة الدخول: 380 ± 10% ((فاصلة واحدة) ، 50Hz/60Hz
4. قدرة الإنتاج الاسمية: مصنوعة حسب الطلب
5. الخروج الاسمي الجهد:صنع حسب الطلب
6. التيار الافتراضي الاسمي: مصنوع حسب الطلب
7. نطاق التردد: 50/60 هرتز
8. الناتج شكل موجة التوتر الرنين: موجة الصينية النقية
9. THD من شكل الموجة الخارجي: ≤1%
10. مستوى العزل: أقل من 1.1 مرة والحفاظ على 1 دقيقة، الطبيعية
11. دورة العمل: 180 دقيقة في ظروف العمل الحالية المسموح بها
12. مستوى الضوضاء: لا يزيد عن 65 ديسيبل
13. هيكل المفاعل: مغطى بالزيت مع نوع خزان الحديد ، التحفيز القابل للتعديل

VI. وصف الوظائف

1. وظيفة التحكم عن بعد وإشارة فجوة النواة الحديدية للمفاعل: يتم تثبيت جهاز استشعار الفجوة في المفاعل ، والذي يقرأ مباشرة فجوة النواة الحديدية على لوحة التحكم لتوجيه التشغيل.يتم تركيب مفتاح الحد من الفجوة والمؤشر أيضا.
2. وظيفة التوقف تلقائيًا عند انتهاء وقت التحمل: يتبنى توقيت التوقف توقيتًا رقميًا. عند انتهاء وقت التحمل ، سيتوقف النظام تلقائيًا.
3. إغلاق الموقف الصفر، وظيفة زيادة التدريب:مع وظيفة الحد الصفر. إذا لم يكن جهاز تنظيم الجهد في الموقف الصفر، ثم لا يمكن إغلاق زر إخراج HV،تأكيد أن النظام يتحرك من الصفر.
4. الحماية من التيار الزائد: النظام مع رلاي التيار الزائد ، والذي يحتوي على مكافحة عالية للتداخل ، والعمل السريع ، وحماية موضوع الاختبار ضد تلف التيار الزائد.
5. وظائف حماية الجهد المفرط والكائن المختبر من الاضواء: يتخذ هذا النظام لوحة حماية إلكترونية من الجهد المفرط والاضواء ، يحمي كائن الاختبار من الجهد المفرط والاضواء.إنه سريع، مستقرة وموثوقة، والتغلب على عدم الاستقرار، والتمييز الكبير وضبط غير مريح من فولتاج حماية فجوة الكرة.الشاشة الرقمية، والتي هي مباشرة ومريحة ودقيقة. حماية الفلاش فوق عينات تباين الحوادث من إشارة تفريغ التأخير في الانخفاض، مقارنتها مع الإشارة الأساسية وتحديد.إنه دقيق جداً، وتجنب الخطأ المحتملة الحركة عن طريق حادث تباين الزيادة في التأخير.
6. وظيفة مراقبة في الوقت الحقيقي لبيانات الاختبار: قادرة على مراقبة الجهد الجانبي HV ، والتيار والجهد الجانبي LV ، والتيار ، وهو عرض أكثر مباشرة لحالة الاختبار.
7. العرض الرقمي لارتجاع الدائرة ووظيفة القفل عندما لا يكون من الرجوع وتحرك:
8. يمكن أن تعرض مباشرة حالة الرنين من النظام من قبل عامل الطاقة. إذا كان النظام ليس في نقطة الرنين، يجب أن تضغط على زر إغلاق لتعزيز. عندما يتم ضبط النظام إلى الرنين,أطلق زر الإغلاق، انقر على زر الارتفاع/انخفاض لارتفاع أو انخفاض.
9. إيقاف الطوارئ: إيقاف الطوارئ إيقاف الطوارئ عند وجود ظروف غير طبيعية أثناء الاختبار، إيقاف الطوارئسيتم قطع الطاقة الرئيسية على الفور لحماية سلامة موظفي الاختبار والمعدات.
