مكان المنشأ: | نينغبو الصين |
اسم العلامة التجارية: | Ningbo Suntech Power |
إصدار الشهادات: | ISO9001 |
رقم الموديل: | MS6818 |
الحد الأدنى لكمية: | وحدة واحدة |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | تصدير حالة خشبية قياسية مع التبخير مجانا |
وقت التسليم: | 10 أيام عمل |
شروط الدفع: | T/T |
القدرة على العرض: | 10Units / شهر |
استخدام: | كاشف الكابلات تحت الأرض، تشخيص خطأ الدائرة القصيرة لخط الكابل | ||
---|---|---|---|
تسليط الضوء: | جهاز تتبع الأسلاك تحت الأرض,كاشف كابلات تحت الأرض عالي الجهد,تعقب الأسلاك مع جهاز إرسال,High Voltage Underground Cable Detector,Wire Tracer With Transmitter |
كاشف كابلات تحت الأرض ، اختبار أخطاء حلقات قصيرة كابلات ، تعقب سلك متقدم
I. مقدمة المنتج
غالبًا ما يواجه الفنيون الكهربائيون الحاجة إلى تتبع الكابلات أو الأسلاك، وغالبًا ما يحتاجون إلى تحديد أي فيوز متصل.أنابيب التدفئة أو الكابلات تحت الأرضيمكن أن يكون كاشف الكابل مساعدة للمستخدم.

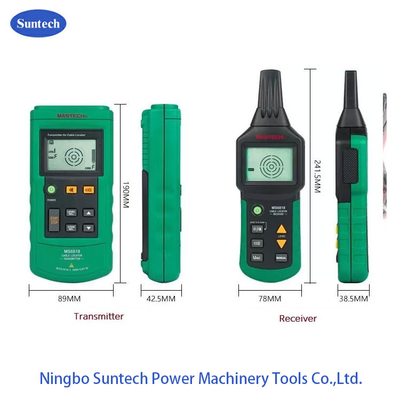

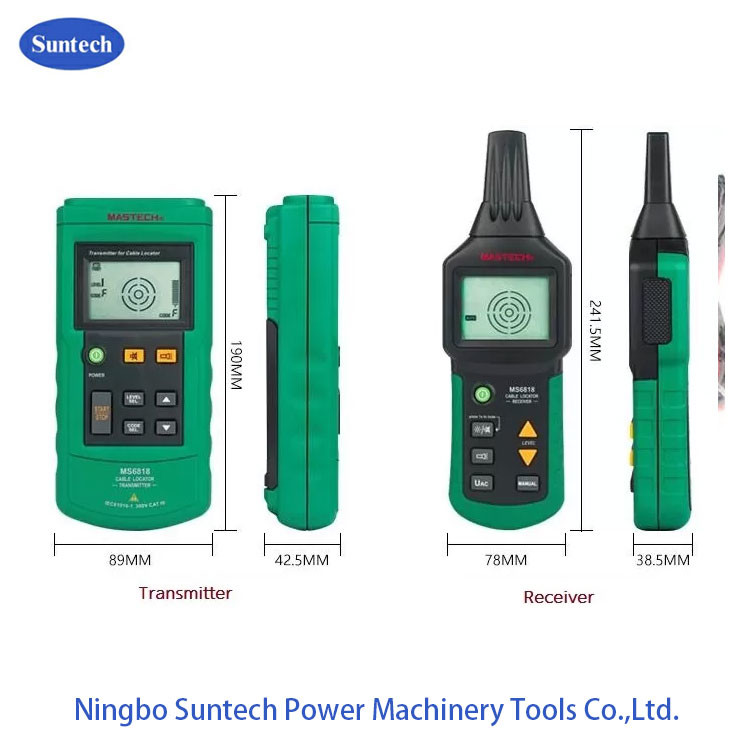

يحتوي اختبار MS6818 على جهاز إرسال إشارة ومستقبل ، ويستخدم على نطاق واسع في بناء وصيانة كابلات الاتصالات وكابلات الطاقة والأنابيب المعدنية وغيرها الكثير.الكابلات الموصلة للتيار والجهد، الدوائر الكهربائية والأنابيب، أنابيب المياه والتدفئة، الفيوز، المفاتيح يمكن أن يتم تحديد جميعها. الدوائر المختصرة والانقطاع من خطوط ومجموعة متنوعة من الكابلات يمكن الكشف عنها.الاكتشاف ممكن ليس فقط تحت الأرض ولكن أيضا في الجدران والخرسانة.
مبدأ العمل

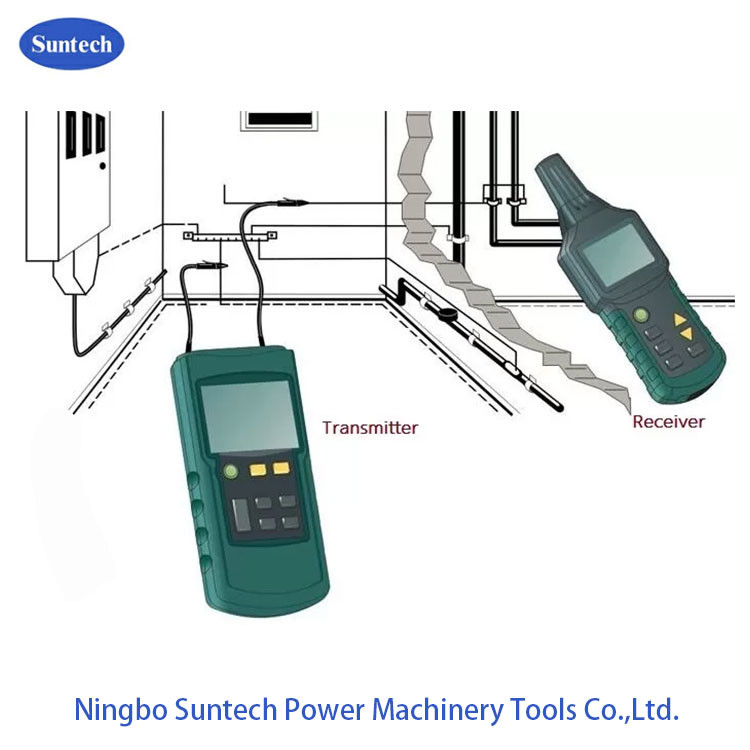

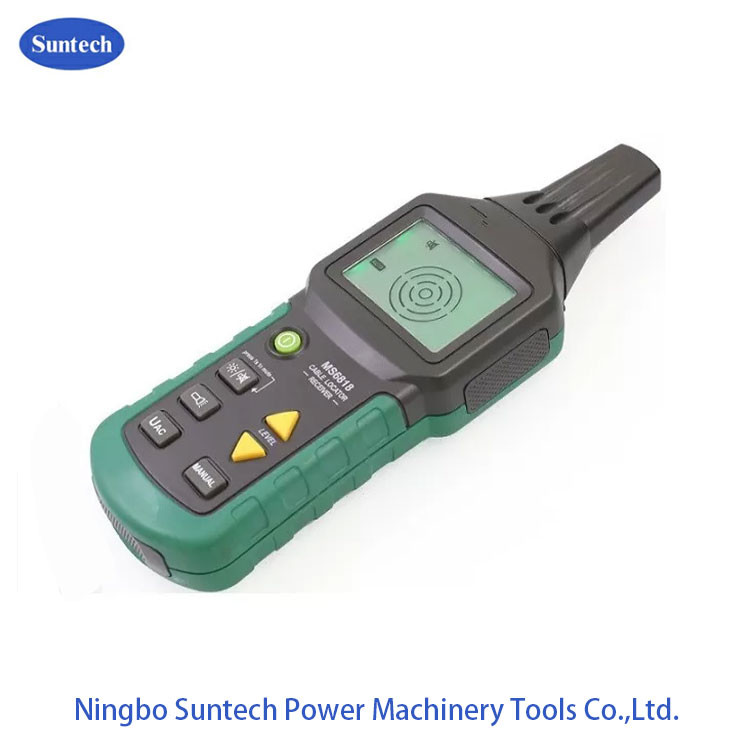

يحتوي كاشف الكابل على جهاز إرسال ومستقبل. يوفر جهاز الإرسال جهدًا مترددًا مترددًا إلى الكابل المقابلة. يخلق جهد التردد المتردد حقلًا كهربائيًا حول الكابل،جهاز الاستقبال مجهز بملف، عندما يتم وضع جهاز الاستقبال بالقرب من الموصل الكهربائي المقابلة ، فإن تدفق الإشارة سوف يمر عبر الملف ويدخل جهاز الاستقبال.هذه الظاهرة تُعرف أيضاً باسم اختراق الملفسوف ينتج الجهد الضخم جدا في الملف، والدوائر الإلكترونية المستقبلة تحسب هذا الجهد وتعرضه على شاشة LCD. يتم ترميز إشارة جهاز الاختبار المنقولة رقميا.هذا يضمن أن الإشارة يمكن أن تتلقى بوضوح من قبل جهاز الاستقبال، وتجنب أي تدخل في الحقول ، على سبيل المثال المصابيح الفلورية الإلكترونية ، الناجمة عن التشنج أو المحول.
التطبيق
يستخدم هذا الجهاز على نطاق واسع في بناء كابلات الاتصالات، وبناء كابلات الطاقة، وبناء خطوط الأنابيب،كابل الاتصال مع دائرة إمدادات الطاقة وصيانة خطوط التدفئة الكهربائية هي أداة لا غنى عنها لموظفي الخطوط الأمامية للبناء والصيانة.
IV. الخصائص التقنية
- نعم
V. البيانات التقنية
SN | المحتوى التقني | البيانات |
1 | نطاق الكشف عن الجهد من جهاز الإرسال | 12V-400V (AC/DC) |
2 | تردد إشارة الخروج من جهاز الإرسال | 125 كيلو هرتز |
3 | فولتاج جهاز الإرسال | ما يصل إلى 400 فولت (AC/DC) |
4 | الكابل اختبار عمق المستقبل | 0-2،5 م (الكابل الحائط/الترابية) |
5 | اكتشاف عمق المستقبل | 0-0.4 م |
6 | الظروف البيئية: |
بيئة العمل: 0-40 درجة مئوية درجة حرارة التخزين: -20°C~60°C |
7 | الرطوبة النسبية | ليس أكثر من 80%، لا توتر |
8 | الكشف عن طول الكائن المختبر | ماكس 2000 متر |

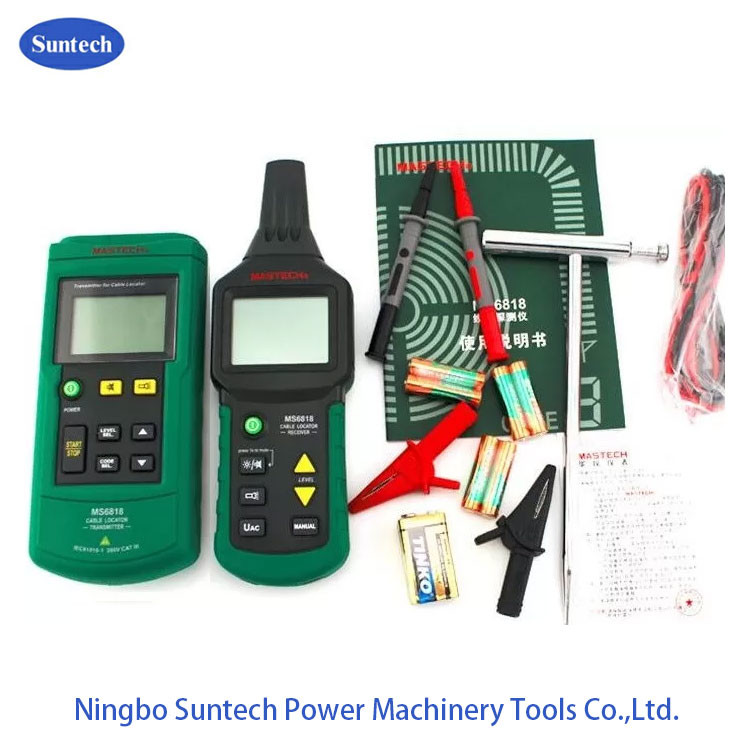

القائمة الرئيسية للموردين
Sن | مكونات الجهاز | كمية الوقت |
1 | كيس التخزين | قطعة واحدة |
2 | المستقبل | قطعة واحدة |
3 | جهاز إرسال | قطعة واحدة |
4 | مشابك التمساح | 2 قطعة (واحدة سوداء وواحدة حمراء) |
5 | بطارية | قسم واحد (9 فولت للجهاز الإرسالي) |
6 | بطاريات | 6 أجزاء (1.5 فولت للمستقبل) |
7 | التعليمات | كتاب واحد |
8 | خطوط القياس | 2 (أحدهما أحمر وأخرى سوداء، 1.5 متر لكل منهما) |
9 | أقلام الاختبار | 2 (أحدهما أحمر وآخر أسود) |
10 | عصا حديدية للترتيب | قطعة واحدة |
