مكان المنشأ: | نينغبو الصين |
اسم العلامة التجارية: | Ningbo Suntech Power |
إصدار الشهادات: | ISO9001 |
رقم الموديل: | S180 |
الحد الأدنى لكمية: | وحدة واحدة |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | الصادرة القياسية الخشبية مع التبخير خالية |
وقت التسليم: | 10-15 يوم عمل |
شروط الدفع: | T/T |
القدرة على العرض: | 10 مجموعات / شهر |
اسم المنتج: | اختبار تحديد الكابلات بدون طاقة | التوصيف: | تحديد تسلسل مراحل كابل الجهد العالي |
---|---|---|---|
تسليط الضوء: | اختبار تحديد الكابلات بدون طاقة,آلة اختبار الجهد العالي ISO9001,مقياس تسلسل مراحل الكابل,High Voltage Testing Machine ISO9001,Cable Phase Sequence Meter |
اختبار تحديد الكابل بدون طاقة ، تحديد الكابل ، تحديد تسلسل مراحل كابل الجهد العالي
إدخال المنتج

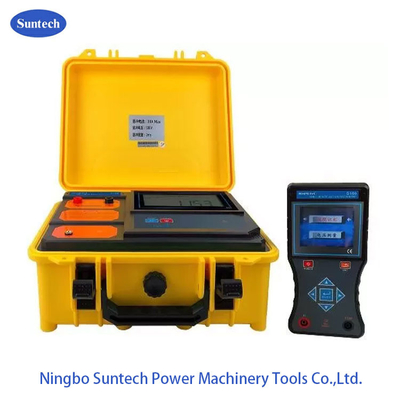

تم تصميم معرف الكابل S180 لمهندسي كابلات الطاقة وعمال الكابلات لحل المشاكل التقنية بتحديد الكابلات.يمكن للمستخدم تحديد بدقة واحدة من كابلات الهدف من كابلات متعددة من خلال الجهاز، وتجنب قطع الكابل الحيوي عن طريق الخطأ وتسبب حوادث خطيرة.يبدأ تحديد الكابل بالعمل في كلا الطرفين من الكابل ويجب أن يضمن أن الأرقام المزدوجة على كلا الطرفين من الكابل دقيقةبغض النظر عن مدى موثوقية ذاكرة الموظفين الميدانيين، فإنها لا تحل محل تحديد الأدوات المهنية.هذا المنتج مناسب فقط للتعرف على الكابلات التي تم إيقاف تشغيلهامن غير المسموح بشدة بتوصيل جهاز تحديد الكابلات إلى كابل الطاقة المتحرك! يتكون الجهاز من جهاز إرسال ومستقبل ومشبك تيار مرن.
يستخدم جهاز الإرسال مبدأ التيار النبضي لإدخال إشارة التيار النبضي في قلب الكابل.هذا التيار يولد حقل كهرومغناطيسي حول كابل الهدف للكشف عن وتحديد من قبل جهاز الاستقبال والضغط الحالية مرنةوبما أن التيار اتجاهي ، فإن الكشف هو أيضا اتجاهي. يعتمد جهاز الإرسال تصميم صندوق أدوات خاص متكامل ، باستخدام بلاستيك البولي بروبلين كمادة خام ،إضافة ملء مركب جديد إلى صب الحقن واحد، والذي له كثافة صغيرة، والقوة، والصلابة، والصلابة، ومقاومة الارتداء، ومقاومة الحرارة وأداء العزل. يمكن أن تتحمل الخزانة ضغط حوالي 200 كجم،ويعرض الكاميرا الكهربائية الكبيرة المضيفة طاقة البطارية المتبقية في الوقت الحقيقي، والضوء الخلفي الأبيض والإشارة الديناميكية للإشارة المرسلة واضحة في لمحة.
جهاز الاستقبال هو جهاز محمول مع شاشة LCD ملونة 3.5 بوصة تعرض بشكل ديناميكي المعلومات الحالية ذات الصلةالكشف التلقائي في الوقت الحقيقي وتحديد كابل الهدفمع وظيفة الكشف عن الجهد المتردد ، نطاق AC 0.01V ~ 600V (50Hz / 60Hz).

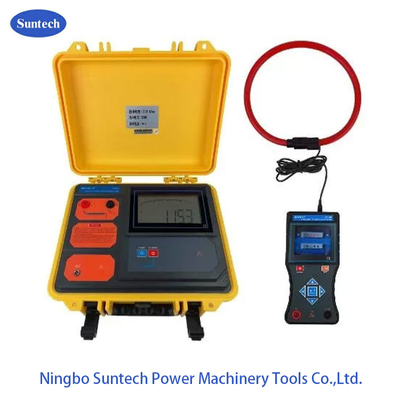

The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. قطر الفك الداخلي حوالي 200 ملم ، ويمكن ضغط الكابل φ200 ملم أو أقل. ليس من الضروري فصل الخط الذي سيتم اختباره ، قياس غير اتصال ، آمن وسريع.
ملاحظة خاصة: وفقًا لمبدأ تصميم هذا الجهاز ، يقتصر معرف الكابل على الكابل الذي يكون الكابل المستهدف هو انقطاع الطاقة.يرجى التأكد من أن كابل الهدف ينتمي إلى هذه النطاق قبل استخدامعند تحديد الهوية، تحتاج إلى استخدام كل من جهاز الإرسال والجهاز اليدوي.
مبدأ المنتج
III. الخصائص التقنية
1.شروط العمل والشروط المرجعية
المحتوى | الحالة المرجعية | ظروف العمل |
درجة حرارة البيئة | 23°C±1°C | -10 درجة مئوية 40 درجة مئوية |
البيئة الرطبة | 40٪ 60٪ | < 80% |
تردد الجهد المقاس | 50 هرتز±1 هرتز | 10 هرتز 1000 هرتز |
الجهد التشغيلي للمستقبل
|
7.4 فولت±0.5 فولت | 7.4V±1V |
فولتاج تشغيل جهاز الإرسال | 11.1 فولت ± 0.7 فولت | 11.1 فولت±1.5 فولت |
المجال الكهربائي الخارجي، المجال المغناطيسي | يجب تجنب | |
موقع الكابل الذي سيتم اختباره | الكابل تحت الاختبار هو في المركز الهندسي التقريبي من الفك |
2مواصفات جهاز الإرسال
الوظائف | توليد إشارة النبض الحالي؛ عرض الجهد المتبقي للبطارية |
إمدادات الطاقة | بطارية الليثيوم القابلة لإعادة الشحن ذات سعة كبيرة DC 12.6V ، واجهة شحن DC ، مشحونة بالكامل لمدة حوالي 8 ساعات من التشغيل المستمر |
وضع العرض | شاشة LCD كبيرة تظهر الجهد المتبقي للبطارية ، الضوء الخلفي الأبيض |
الجهد النبضي | 500 فولت |
تيار النبض | أقصى 30A (اعتماداً على قيمة مقاومة الحلقة) |
تردد النبض |
40 مرة في الدقيقة
|
عرض النبض | 2 ثانية |
طول خط الاختبار | 3م |
درجة حرارة العمل | -25°60°C |
حالة التخزين | -20°C~50°C،≤95%RH، لا توتر |
البعد | 320ملم × 275ملم × 145ملم |
الوزن | 2.5 كجم |
طاقة البطارية | تذكير البطارية عندما يكون فولتاج البطارية أقل من 9.5 فولت |
العزل | ≥100MΩ بين خط الأجهزة وغلاف الغلاف |
يتبنى المعيار | IEC61010-1 CAT III 600V،IEC61010-031،IEC61326 |
3مواصفات المستقبل
استخدام | اكتشاف إشارة النبضات الحالية ؛ قياس الجهد المتردد |
إمدادات الطاقة | بطارية الليثيوم قابلة لإعادة الشحن ذات سعة كبيرة DC 7.4V ، واجهة شحن USB ، مشحونة بالكامل لمدة 8 ساعات تقريبًا من التشغيل المستمر |
التيار الاسمي | حوالي 180mA على الأكثر |
وضع العرض | 3شاشة LCD ملونة حقيقية بطول 5 بوصات، قوة إشارة عرض ديناميكية |
البعد | آلة المضيف: 207mm × 101mm × 45mm |
مشبك التيار المرن: قطر السلك حوالي 12.5mm | |
القطر الداخلي للفكرة من مشبك التيار المرن | φ200mm |
طول الخط
|
طول الرصاص المرن: 2m |
طول قلم مخطط اختبار الجهد: 1m (واحد لكل أسود وأحمر) | |
نطاق الكشف | يمكن للفولب أن يكتشف إشارة نبض مع مقاومة حلقة من 0 Ω إلى 2 kΩ. |
نطاق اختبار الجهد | التيار المتردد 0.01 فولت 600 فولت ((50 هرتز/60 هرتز) |
دقة اختبار الجهد | ± 1% ± 1dgt |
معدل الكشف | حوالي 1 ثانية / وقت |
تعديل الأرباح | المستوى 5، اضغط على مفاتيح السهم اليسرى واليمين لضبط تكبير الإشارة |
سطوع شاشة LCD | اضغط على مفاتيح السهم لأعلى وأسفل لضبط سطوع الضوء الخلفي للكاميرا |
إيقاف التشغيل التلقائي | بعد حوالي 15 دقيقة من تشغيل الكهرباء، يغلق العداد تلقائيًا لتقليل استهلاك البطارية. |
فولتاج البطارية | عندما يكون فولتاج البطارية أقل من 6.5 فولت ، يكون فولتاج البطارية منخفضًا ويتم عرض الرمز لتذكير البطارية بشحنها. |
درجة حرارة العمل والرطوبة | -10 درجة مئوية ~ 40 درجة مئوية ، أقل من 80٪ من رث |
درجة حرارة التخزين والرطوبة | -10°C~60°C، أقل من 70٪ Rh |
الوزن | جهاز المضيف:370g ((مع بطارية) |
مشبك التيار:172g | |
العزل | ≥100MΩ بين خط الأجهزة وغلاف الغلاف |
يتبنى المعيار | IEC61010-1 CAT III 600V،IEC61010-031،IEC61326 |

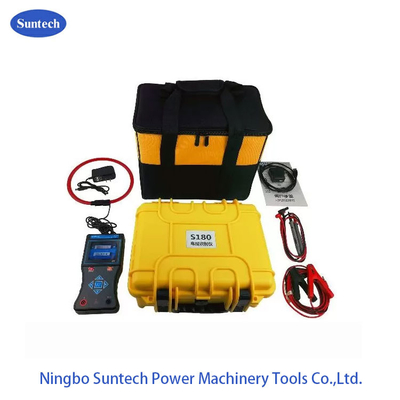

IV. التكوين
جهاز إرسال 1 مجموعة
جهاز استشعار المستقبل 1 مجموعة
مجموعة أدوات 1
خط الاختبار 2 قطعة (أحمر وأسود)
مشبك التيار المرن 1 قطعة
شاحن 9 فولت USB، كابل شحن 1 مجموعة
12شاحن 6 فولت 1 قطعة
7بطارية الليثيوم 4 فولت المجموعة 1 (داخل الجهاز)
11بطارية الليثيوم 1 فولت المجموعة 1 (داخل الجهاز)
دليل، بطاقة الضمان، شهادة 1 مجموعة
