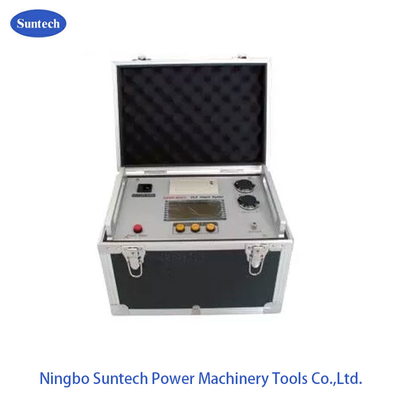

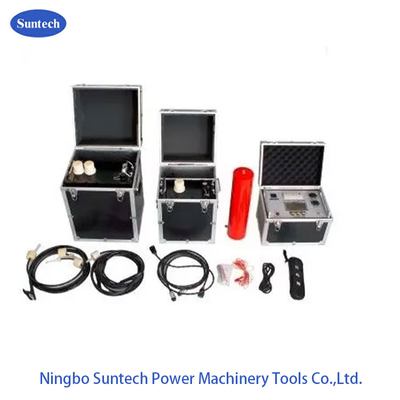

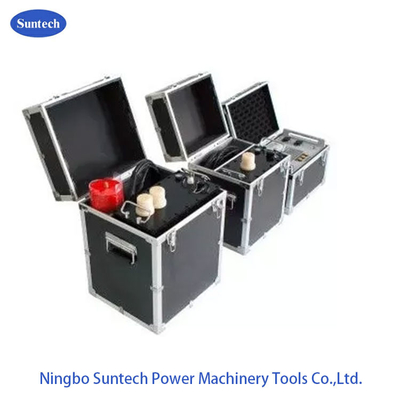

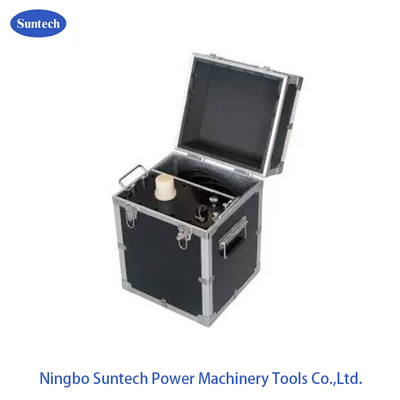

معدات اختبار الكابلات ذات الترددات المنخفضة جداً

III. ميزة المنتج:

1. تحويل الترددات الإلكترونية
2. ميكرو معالج تحكم
3. اثنين من محفزات HV ، 90 كيلو فولت منخفضة في سلسلة ؛ أو 40 كيلو فولت / 50 كيلو فولت لواحد واحد
4. شاشة LCD كبيرة
5. إنتاج موجة الجانب السيني
6. حماية من الإفراط في الجهد، وقت العمل أقل من 20 ميس
7. الحماية من التيار الحالي لكل من جانب المدخل والمخرج ، وقت العمل أقل من 20 ميس
8. يتم أخذ العينات على جانب الجهد العالي مباشرة في شكل التيار الخارجي / موجة الجهد
9. مقاومة الحد من التيار HV في الداخل
10. طابعة صغيرة داخل
11. ولن يتأثر الجهد الخارجي بالتيار الكهربائي خلال الاختبار منذ تصميم ردود الفعل السلبية المغلقة

نموذج اختياري ومدى الاختبار:

V.شكل اتصال الاختبار

1للكابل XLPE تحت فولتاج الاختبار 80KV

2. لجهاز توليد الكهرباء تحت 50 كيلو فولت الجهد الاختبار

VI.اختيار نموذج الاختبار

1-للاختبار

صيغة فولتاج ذروة الاختبار: Umax=3U₀,

يو₀=الجهد الاسمي للكابل ذو المرحلة الواحدة

وقت الاختبار: 60 دقيقة

2. لجهاز توليد الجهاز

يو_{الاختبار}=1.414*βKU₀,

يو_{الاختبار}---- 0.1 هرتز فولتاج الاختبار القصوى (كيف) ؛

β-------0.1 هرتز و 50 هرتز عامل مكافئ لجهد الكهرباء، عادة ما يأخذ 1.2;

عادة ما تأخذ 1.3 إلى 1.5، عادة ما تأخذ 1.5;

Uo----- التلفزيونات القائمة على الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز
