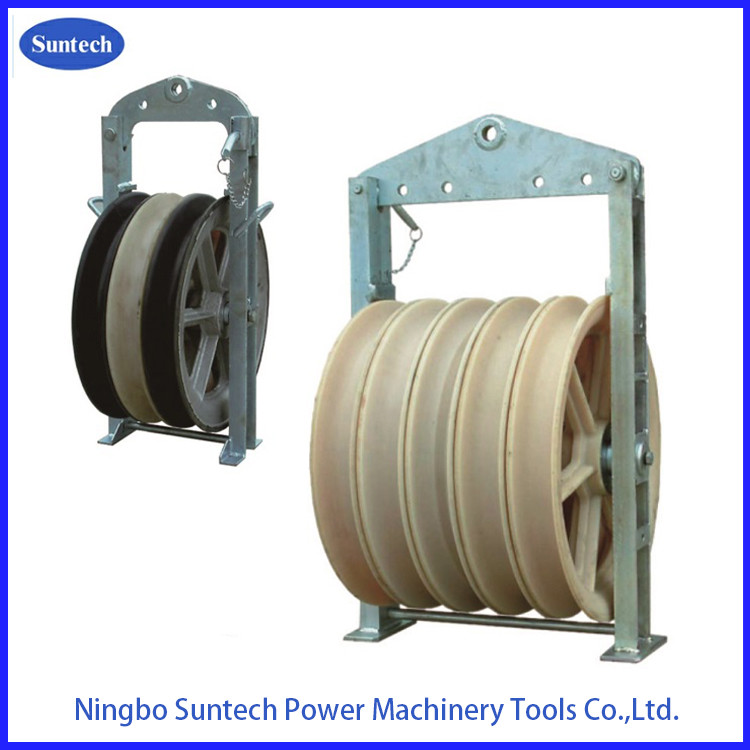

660X100mm عجلات النيلون المجمعة على رأس الموصل العلوي كتلة الحبل لخط النقل

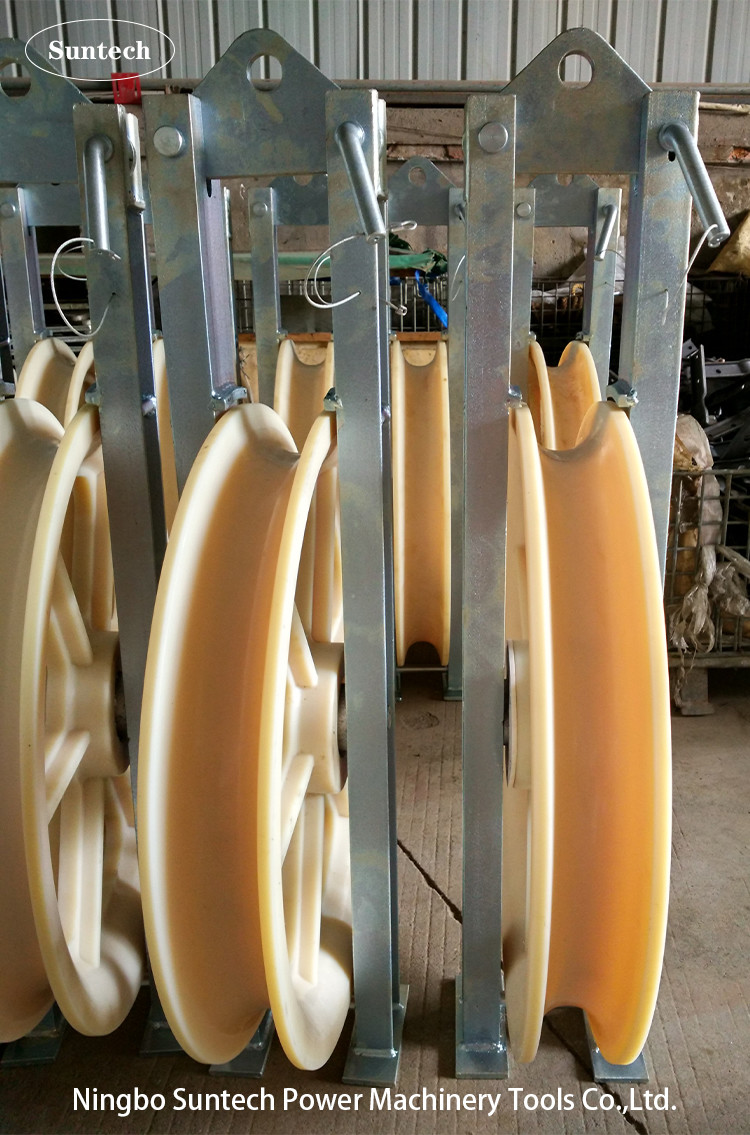

660X100mm عجلة نايلون واحدة المجمعة على رأسها قناة السلاسل


هذا 660 * 100mm قطر كبير كتلة السلاسل يمتلك البعد (قطر خارج × قطر الجزء السفلي من القصبة × عرض قشرة) من Φ660 × Φ560 × 100 (ملم). في الظروف العادية،أقصى موصل مناسب لها هو ACSR500، مما يعني أن الألومنيوم من السلك الموصل لدينا لديه أقصى مقطع عرضي 500 مليمتر مربع.في الظروف العادية، نموذج الحماية أقصى القماشية الغطاء هو J500B. يمكن تقسيم هذا الكتلة القماشية إلى حزمة واحدة، ثلاث حزم، خمسة حزم وسبعة حزم وفقا لعدد الحزم.وبالمثل، فإن عدد الموصلات التي تمر عبر كتلة السلك هو: موصل واحد، موصل حزمة مزدوجة، أربعة موصلات حزمة وستة موصلات حزمة.وفقاً لمادة الحزمة، يمكن تقسيمها إلى مواد نايلون MC ، ومواد سبيكة الألومنيوم ، والمطاط المطاطي المغطى بقطعة نايلون والمطاط المطاطي المغطى بقطعة ألومنيوم. يمكن أن يكون القطعة الوسيطة أيضًا قطعة فولاذية.
كما أن شريحة النيلون MC من كتلة الحبل لديها عرض عجلة 110mm. في الظروف العادية، أقصى موصل مناسب لها هو ACSR630،مما يعني أن الألومنيوم من سلكنا الموصل لديه أقصى مقطع عرضي من 630 مليمتر مربعالحد الأقصى للقطر الذي يمر من خلاله الحزمة هو 85 ملم. في ظل الظروف العادية نموذج الحماية القصوى من الغطاء الجبلي هو J630B
