كابل موصل سبائك الألومنيوم ACAR كابل نقل كهربائي مقوى

كابل موصل سبائك الألومنيوم ACAR كابل نقل كهربائي مقوى

  • كابل موصل سبائك الألومنيوم ACAR كابل نقل كهربائي مقوى
  • كابل موصل سبائك الألومنيوم ACAR كابل نقل كهربائي مقوى
كابل موصل سبائك الألومنيوم ACAR كابل نقل كهربائي مقوى
تفاصيل المنتج:
مكان المنشأ: نينغبو ، الصين
اسم العلامة التجارية: Suntech Power
إصدار الشهادات: ISO9001,CCC
رقم الموديل: ACSR
شروط الدفع والشحن:
الحد الأدنى لكمية: 3000 م
الأسعار: Get the newest price
تفاصيل التغليف: طبل Iro-wooden
وقت التسليم: 10-15 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 3000 طن / شهر
اتصل
مفصلة وصف المنتج
اسم: كبل الطاقة الكهربائية ذات الجهد المنخفض لب: متعدد النواة
طلب: النقل والتوزيع العلوي مواد: موصل ألومنيوم فولاذي
إستعمال: حبال الصلب عالية الشد اساسي: BS IEC ASTM DIN
تسليط الضوء:

موصل مقوى بسبائك الألمنيوم

,

كابل موصل عاري لنقل الكهرباء

,

موصل ACAR بحبال فولاذية



موصل من سبائك الألومنيوم عززت كابل نقل كهربائي موصل ACAR

وصف المنتج

1. وصف المنتج

تم تشكيل سبائك الألومنيوم المقواة بموصلات (ACAR) من خلال أسلاك مجدولة مركزية من الألومنيوم 1350 على قلب سبائك الألومنيوم والمغنيسيوم والسيليكون (AlMgSi) عالي القوة.يعتمد عدد أسلاك الألمنيوم وسبائك الألومنيوم 1350 و AlMgSi على تصميم الكابل.على الرغم من أن التصميم العام يشتمل على نواة مجدولة من سبائك AlMgSi ، في بعض تركيبات الكابلات ، يمكن توزيع أسلاك خيوط سبائك AlMgSi في طبقات عبر خيوط الألومنيوم 1350.

يتمتع ACAR بخصائص ميكانيكية وكهربائية أفضل مقارنة بخواص ACSR أو AAC أو AAAC المكافئة.وبالتالي ، فإن التوازن الجيد بين الخصائص الميكانيكية والكهربائية يجعل ACAR الخيار الأفضل حيث تكون القدرة والقوة والوزن الخفيف هي الاعتبار الرئيسي لتصميم الخط.تستخدم هذه الموصلات على نطاق واسع في خطوط النقل والتوزيع العلوية.

يمكن لشركة Midal تصنيع وتوريد ACAR على بكرات خشبية / فولاذية غير قابلة للإرجاع أو بكرات فولاذية قابلة للإرجاع.

الخصائص الفنية لـ ACSR على أساس المعيار BS 215

اسم الرمز اسمى، صورى شكلى، بالاسم فقطالألومنيوممنطقة التجديل والأسلاك قطر الدائرة منطقة مقطعيةالألومنيوم إجمالي مساحة المقطع تقريبا.القطر الكلي تقريبا.كتلة مقاومة DC المحسوبة عند 20اج تحميل كسر محسوب
ال صلب
مم2 رقم / مم مم2 مم2 مم كجم / كم أوم/كم كيلو نيوتن
أرنب 50 6 / 3.35 1 / 3.35 52.88 61.7 10.05 214 0.5426 18.35
كلب 100 6 / 4.72 7 / 1.57 105 118.5 14.15 394 0.2733 32.7
ذئب 150 30 / 2.59 7 / 2.59 158.1 194.9 18.13 726 0.1828 69.2
الدنغو 150 18 / 3.35 1 / 3.35 158.7 167.5 16.75 506 0.1815 35.7
حيوان الوشق 175 30 / 2.79 7 / 2.79 183.4 226.2 19.53 842 0.1576 79.8
الحمار الوحشي 400 54 / 3.18 7 / 3.18 428.9 484.5 28.62 1621 0.0674 131.9



الخصائص الفنية لـ ACSR على أساس المواصفة ASTM B 232



اسم الرمز

اسمى، صورى شكلى، بالاسم فقط

AWG / مليون متر مكعب

التجديل وقطر السلك منطقة مقطعية من الألومنيوم إجمالي مساحة المقطع تقريبا.القطر الكلي تقريبا.كتلة مقاومة DC المحسوبة عند 20اج تحميل كسر محسوب
ال صلب
  رقم / مم مم2 مم2 مم كجم / كم Ω / كم كيلو نيوتن
ديك رومى 6 6 / 1.68 1 / 1.68 13.29 15.48 5.04 54 2.1586 5.24
بجعة 4 6 / 2.12 1 / 2.12 21.16 24.71 6.36 85 1.3557 8.32
عصفور 2 6 / 2.67 1 / 2.67 33.61 39.22 8.01 136 0.8535 12.7
روبن 1 6 / 3.0 1 / 3.0 42.39 49.49 9.0 171 0.6767 15.85
غراب أسود 1/0 6 / 3.37 1 / 3.37 53.48 62.38 10.11 216 0.5364 19.32
طائر السمان 2/0 6 / 3.78 1 / 3.78 67.42 78.65 11.34 273 0.4255 23.62

2. التطبيق

موصل ACSR و AAC و AAAC و ASCSR و ACAR يستخدم على نطاق واسع في خطوط نقل الطاقة بمستويات جهد مختلفة.نظرًا لأنها تتمتع بخصائص جيدة مثل الهيكل البسيط والتركيب والصيانة المريحين والتكلفة المنخفضة للخط وسعة النقل الكبيرة وهي مناسبة أيضًا للتمديد عبر الأنهار والوديان وما إلى ذلك من الخطوط الجوية.

3. قياسي

ACAR المصنعة من قبل Midal تلبي أو تتجاوز متطلبات جميع المعايير الدولية مثل ASTM و AS و BS و CSA و DIN و IEC و NFC و SS -etc

4. الخصائص

  • تحسين نسبة القوة إلى الوزن
  • خصائص ميكانيكية أفضل
  • تحسين الخصائص الكهربائية
  • مقاومة ممتازة للتآكل

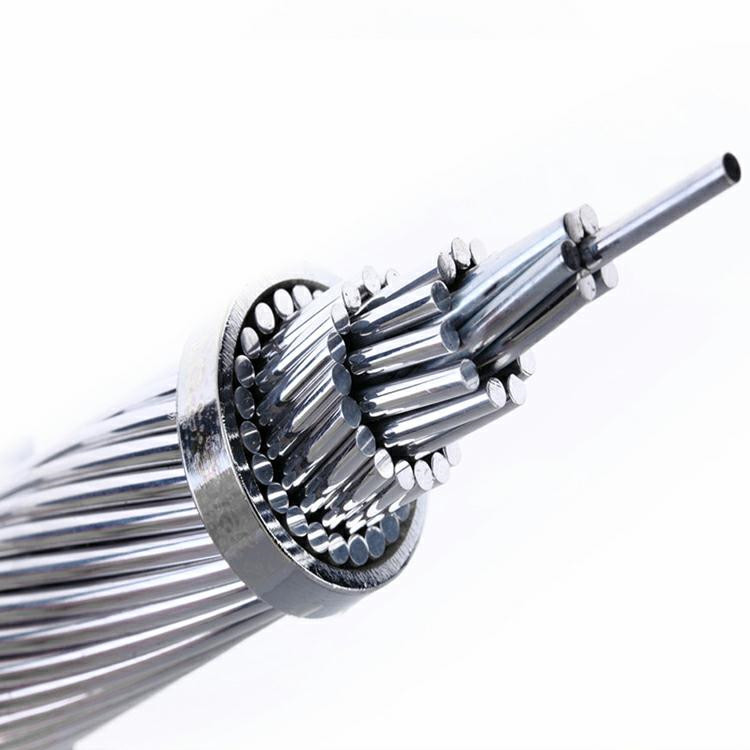

كابل موصل سبائك الألومنيوم ACAR كابل نقل كهربائي مقوى 0

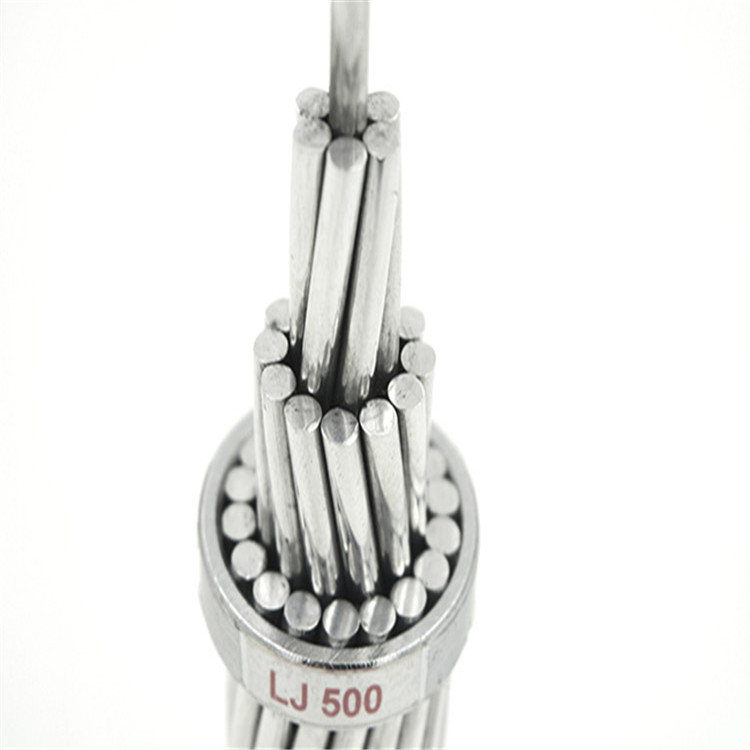

كابل موصل سبائك الألومنيوم ACAR كابل نقل كهربائي مقوى 1

التعبئة والتغليف والشحن

التعبئة والتغليف والشحن

حزمة مختلفة لاختيار العملاء!

تم تصنيع عبوات تصدير الكابلات الكهربائية الخاصة بنا خصيصًا لضمان عدم جودة المنتجات تتأثر أثناء النقل.يستخدم كابلنا الكهربائي عجلة الكابلات الكهربائية للتغليف ، رهويمكن أن تكون العجلة كلها من الصلب ، والإطار الفولاذي ، والخشب المدخن ، أو الصناديق الخشبية المدخنة.نحن نستخدم عبوات مختلفة لأطوال مختلفة للكابل ، لضمان عدم وجود مشكلة أثناء تسليم منتجات.

1. إذا كان قطر العجلة أطول من 2 متر ، نحن نستخدم جميع العجلات الفولاذية لتعبئة المنتجات

2. إذا كان قطر العجلة يتراوح بين 1.4 متر و 1.8 متر ، فإننا نستخدم إطارًا فولاذيًا ومدخنة الخشب لتعبئة المنتجات.

3. إذا كان قطر العجلة أقل من 1.4 متر ، فسوف نستخدم العجلة الخشبية المدخنة لتعبئة المنتجات

4. لتعبئة الأسلاك الكهربائية وكمية صغيرة من الكابلات ، سوف نستخدم الصندوق الخشبي المدخن لحزم.



Factory price Aluminum Conductor Alloy Reinforced ACAR conductor electric transmission cableFactory price Aluminum Conductor Alloy Reinforced ACAR conductor electric transmission cable
