مكان المنشأ: | نينغبو ، الصين |
اسم العلامة التجارية: | Suntech |
إصدار الشهادات: | ISO9001,CCC |
رقم الموديل: | ACSR |
الحد الأدنى لكمية: | 1000 م |
---|---|
الأسعار: | Get the newest price |
تفاصيل التغليف: | عبوات خشبية أو حاويات مصدرة |
وقت التسليم: | 15-20 يوم عمل |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 3000 طن / شهر |
اسم: | موصل الألمنيوم بالصلب المقوى | يكتب: | عارية |
---|---|---|---|
إستعمال: | خط التحويل | مادة العزل: | لا |
الفولطية: | 220 كيلو فولت | موصل: | AAC / ACSR / AAAC |
تسليط الضوء: | موصل الألمنيوم العاري Acsr المقوى بالصلب,كابل الألمنيوم العاري العلوي,موصل الفولاذ المقوى بالكامل من سبائك الألومنيوم |

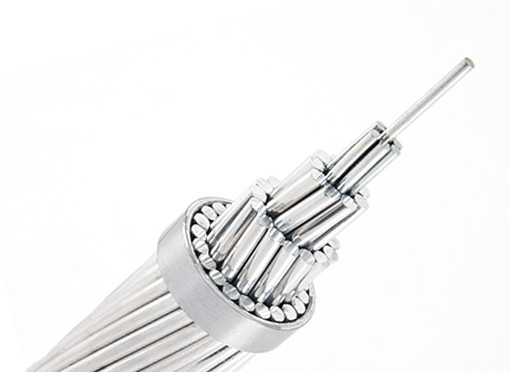

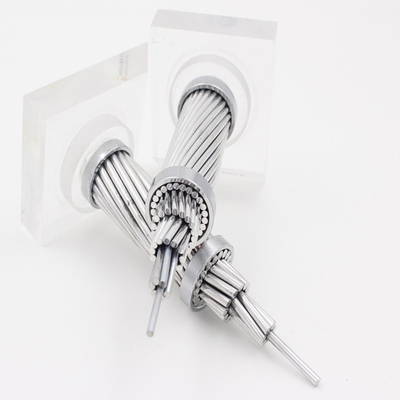

موصل الألمنيوم بالصلب المقوى (ACSR) هو موصل مجدول بشكل مركز بطبقة واحدة أو أكثر من سلك الألومنيوم 1350-H19 المسحوب بقوة على قلب سلك فولاذي مجلفن.يمكن أن يكون اللب سلكًا منفردًا أو مجدولًا حسب الحجم.سلك صلب فولاذي متوفر في جلفنة فئة A ، B أو فئة C للحماية من التآكل.تتوفر حماية إضافية من التآكل من خلال تطبيق الشحوم على القلب أو تسريب الموصل المكتمل بالشحم.
يمكن تحديد نسبة الفولاذ والألمنيوم في موصل ACSR بناءً على القوة الميكانيكية والقدرة الاستيعابية الحالية التي يتطلبها كل تطبيق.
يتم التعرف على موصلات ACSR لسجلها الاقتصادي والاعتمادية ونسبة القوة / الوزن المواتية.تجمع موصلات ACSR الوزن الخفيف والموصلية الجيدة للألمنيوم مع قوة الشد العالية وصلابة الفولاذ.في تصميم الخط ، يمكن أن يوفر هذا توترًا أعلى ، وأقل ترهلًا ، وأطوالًا أطول مما يمكن الحصول عليه مع معظم الأنواع الأخرى من الموصلات العلوية.
تقوم Midal بتصنيع وتوريد ACSR على بكرات خشبية / فولاذية غير قابلة للإرجاع أو بكرات فولاذية قابلة للإرجاع حسب متطلبات العميل.
الخصائص الفنية لـ ACSR على أساس المعيار BS 215
اسم الرمز | اسمى، صورى شكلى، بالاسم فقطالألومنيوممنطقة | التجديل والأسلاك قطر الدائرة | المنطقة المقطعيةالألومنيوم | إجمالي مساحة المقطع | تقريبا.القطر الكلي | تقريبا.كتلة | مقاومة DC المحسوبة عند 20اج | تحميل كسر محسوب | |
ال | صلب | ||||||||
مم2 | رقم / مم | مم2 | مم2 | مم | كجم / كم | أوم/كم | كيلو نيوتن | ||
أرنب | 50 | 6 / 3.35 | 1 / 3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
كلب | 100 | 6 / 4.72 | 7 / 1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
ذئب | 150 | 30 / 2.59 | 7 / 2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
دينغو | 150 | 18 / 3.35 | 1 / 3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
حيوان الوشق | 175 | 30 / 2.79 | 7 / 2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
الحمار الوحشي | 400 | 54 / 3.18 | 7 / 3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
الخصائص الفنية لـ ACSR على أساس المواصفة ASTM B 232
اسم الرمز |
اسمى، صورى شكلى، بالاسم فقط AWG / مليون متر مكعب |
التجديل وقطر السلك | منطقة مقطعية من الألمنيوم | إجمالي مساحة المقطع | تقريبا.القطر الكلي | تقريبا.كتلة | مقاومة DC المحسوبة عند 20اج | تحميل كسر محسوب | |
ال | صلب | ||||||||
رقم / مم | مم2 | مم2 | مم | كجم / كم | Ω / كم | كيلو نيوتن | |||
ديك رومى | 6 | 6 / 1.68 | 1 / 1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
بجعة | 4 | 6 / 2.12 | 1 / 2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
عصفور | 2 | 6 / 2.67 | 1 / 2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
روبن | 1 | 6 / 3.0 | 1 / 3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
غراب أسود | 1/0 | 6 / 3.37 | 1 / 3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
طائر السمان | 2/0 | 6 / 3.78 | 1 / 3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
