شركة Ningbo Suntech Power Machinery Tools Co.، Ltd.

منتج ومصدر محترف في مجال الطاقة الكهربائية

منزل المنتجاتموصل الألمنيوم العاري

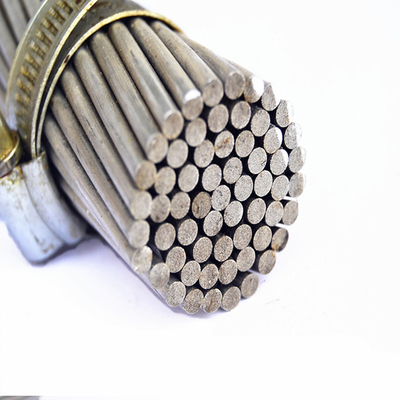

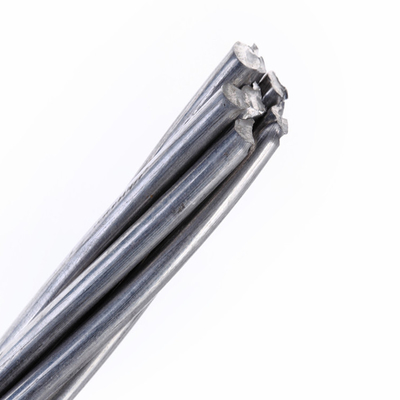

موصل الألمنيوم العاري المقوى بالفولاذ ACSR AAC AAAC لخط النقل

موصل الألمنيوم العاري المقوى بالفولاذ ACSR AAC AAAC لخط النقل

  • موصل الألمنيوم العاري المقوى بالفولاذ ACSR AAC AAAC لخط النقل
  • موصل الألمنيوم العاري المقوى بالفولاذ ACSR AAC AAAC لخط النقل
موصل الألمنيوم العاري المقوى بالفولاذ ACSR AAC AAAC لخط النقل
تفاصيل المنتج:
مكان المنشأ: نينغبو ، الصين
اسم العلامة التجارية: Suntech
إصدار الشهادات: ISO9001,CCC
رقم الموديل: ACSR
شروط الدفع والشحن:
الحد الأدنى لكمية: 2000 م
الأسعار: Negotiation
تفاصيل التغليف: عبوات خشبية أو حاويات مصدرة
وقت التسليم: 10-15 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 3000 طن / شهر
اتصل
مفصلة وصف المنتج
اسم: موصل الألمنيوم بالصلب المقوى يكتب: عارية
طلب: خط التحويل مادة العزل: لا
اساسي: شبكة الدولة ، محطة توليد الكهرباء مواد: الألومنيوم
تسليط الضوء:

كابل الألمنيوم العاري ACSR

,

موصل سبائك الألومنيوم المقوى بالفولاذ

,

موصل الألمنيوم العاري لخط النقل

موصل الألمنيوم بالصلب المقوى / ACSR / AAC / AAAC CONDUCTOR 120mm2 ACSR


موصل aac / acsr / aaac العاري

1 التطبيق



تم استخدام (AAC و ACSR) على نطاق واسع في خطوط نقل الطاقة بمستويات جهد مختلفة ، لأن لها خصائص جيدة مثل الهيكل البسيط والتركيب والصيانة المريحة ، وسعة نقل كبيرة منخفضة التكلفة ، كما أنها مناسبة للتمديد عبر أودية الأنهار و الأماكن التي توجد فيها ميزات جغرافية خاصة.



2 أداء الخدمة



(1). درجة حرارة التشغيل لفترة طويلة المسموح بها للموصل الجوي هي 70اج.



(2) في ظل هذه الظروف المناخ النادرتحدثومعدل التغطية الجليدية منخفض في منطقة الجليد الثقيل ، يجب ألا يتجاوز الضغط الأكبر للكابل عند أدنى نقطة من الترهل 60٪ من القوة التدميرية لوقت قصير.



(3) -عند توصيل الموصلات ، لا يمكن أن يكون الموصل الموجود بجانب أنبوب التوصيل بارزًا ، وإلا فإن القوة الواقعة على موصلات التشغيل ستكون غير متوازنة. بعد تثبيت الموصلات ، يجب طلاء أنبوب التوصيل بورنيش مقاوم للرطوبة من أجل الحماية من التآكل.



الخصائص الفنية لـ ACSR على أساس المعيار BS 215

اسم الرمز اسمى، صورى شكلى، بالاسم فقطالألومنيوممنطقة التجديل والأسلاك قطر الدائرة المنطقة المقطعيةالألومنيوم إجمالي مساحة المقطع تقريبا.القطر الكلي تقريبا.كتلة مقاومة DC المحسوبة عند 20اج تحميل كسر محسوب
ال صلب
مم2 رقم / مم مم2 مم2 مم كجم / كم أوم/كم كيلو نيوتن
أرنب 50 6 / 3.35 1 / 3.35 52.88 61.7 10.05 214 0.5426 18.35
كلب 100 6 / 4.72 7 / 1.57 105 118.5 14.15 394 0.2733 32.7
ذئب 150 30 / 2.59 7 / 2.59 158.1 194.9 18.13 726 0.1828 69.2
دينغو 150 18 / 3.35 1 / 3.35 158.7 167.5 16.75 506 0.1815 35.7
حيوان الوشق 175 30 / 2.79 7 / 2.79 183.4 226.2 19.53 842 0.1576 79.8
الحمار الوحشي 400 54 / 3.18 7 / 3.18 428.9 484.5 28.62 1621 0.0674 131.9



الخصائص الفنية لـ ACSR على أساس المواصفة ASTM B 232



اسم الرمز

اسمى، صورى شكلى، بالاسم فقط

AWG / مليون متر مكعب

التجديل وقطر السلك منطقة مقطعية من الألمنيوم إجمالي مساحة المقطع تقريبا.القطر الكلي تقريبا.كتلة مقاومة DC المحسوبة عند 20اج تحميل كسر محسوب
ال صلب
  رقم / مم مم2 مم2 مم كجم / كم Ω / كم كيلو نيوتن
ديك رومى 6 6 / 1.68 1 / 1.68 13.29 15.48 5.04 54 2.1586 5.24
بجعة 4 6 / 2.12 1 / 2.12 21.16 24.71 6.36 85 1.3557 8.32
عصفور 2 6 / 2.67 1 / 2.67 33.61 39.22 8.01 136 0.8535 12.7
روبن 1 6 / 3.0 1 / 3.0 42.39 49.49 9.0 171 0.6767 15.85
غراب أسود 1/0 6 / 3.37 1 / 3.37 53.48 62.38 10.11 216 0.5364 19.32
طائر السمان 2/0 6 / 3.78 1 / 3.78 67.42 78.65 11.34 273 0.4255 23.62



موصل الألمنيوم العاري المقوى بالفولاذ ACSR AAC AAAC لخط النقل 0
