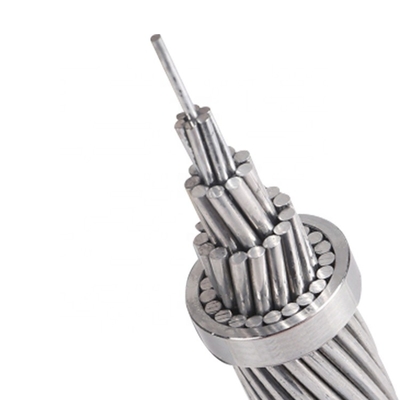

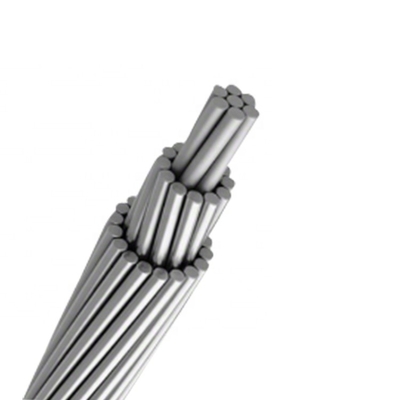

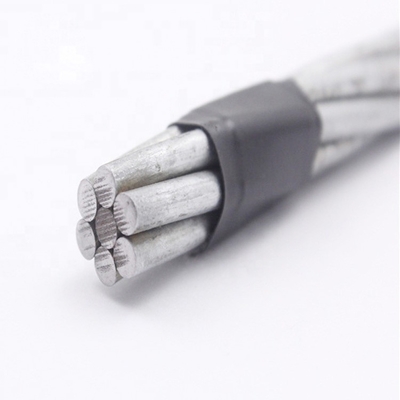

العارية الألومنيوم ACSR موس موصل من النوع الصلب لنقل الطاقة العلوية

موصل حمار وحشي ACSR ينتمي إلى ACSR-BS215.هناك نقطة مشتركة مع موصل acsr موس.تتكون جميعها من 54 ألمنيوم و 7 فولاذ.لكن مواصفات موصل الحمار الوحشي acsr الأخرى مختلفة تمامًا عن موصل الموظ.قطر الألمنيوم والصلب هو نفسه.يبلغ قطرها 3.18 ملم.من الحساب يمكننا معرفة أن القطر الكلي هو 28.62 مم.ثم تبلغ المساحة الإجمالية المقطعية 484.50 مم 2 ، ومساحة مقطع الألمنيوم 428.90 مم 2.الوزن هو أيضًا اختبار بسيط ، يجب أن تكون الكتلة الخطية الإجمالية 1621 كجم / كم.ثم يكون حمل الكسر المحسوب 13190 daN.عندما يعمل موصل acsr zebra ، يكون التصنيف الحالي 635 A. عند 20 ℃ ، تكون مقاومة التيار المستمر المحسوبة 0.0674 Ω / km.



اسم الرمز		موصل حمار وحشي acsr
مساحة الألمنيوم الاسمية مم 2		400
هيكل الجدل	ال.رقم.	54
	ال.ضياء.	3.18
	سانت لا.	7
	سانت ديا	3.18
منطقة مقطعية من الألمنيوم	مم 2	428.9
إجمالي مساحة المقطع	مم 2	484.5
القطر الإجمالي	مم	28.62
المجموع	كجم / كم	1621
تحميل كسر محسوب	daN	13190
احسب مقاومة التيار المستمر عند 20 ℃	Ω / كم	0.0674



كما نعلم جميعًا ، يتمتع موصل acsr zebra بهيكل بسيط ، مما يعني سهولة الصيانة.والألمنيوم هو المادة الخام الرئيسية لموصل acsr zebra ، لذلك سعره منخفض نسبيًا وقدرة نقل كبيرة.

علاوة على ذلك ، يمكن أن يكون موصل acsr zebra سهلًا ليلائم وضع الظروف الجغرافية الخاصة مثل الأنهار والوادي.لذلك فهي تستخدم على نطاق واسع في النقل العلوي.ونظرًا لأن هذا الموصل يتمتع بقوة شد عالية ووزن خفيف ، فإن موصل acsr zebra مناسب لتغطية الامتدادات الطويلة جدًا مع دعم أقل.
