مكان المنشأ: | الصين |
اسم العلامة التجارية: | Suntech |
إصدار الشهادات: | ISO |
رقم الموديل: | برج كهربائي |
الحد الأدنى لكمية: | 1 برج |
---|---|
الأسعار: | Get the newest prices |
تفاصيل التغليف: | الحاويات المصدرة |
وقت التسليم: | 35 يوما بعد الإيداع |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 60000 طن متري / طن متري سنويا |
اسم المنتج: | برج ستيل | اكتب: | برج الإرسال |
---|---|---|---|
مادة: | فولاذ | المعالجة السطحية: | المجلفن |
إستعمال: | برج الإرسال | تطبيق: | برج ستيل |
تسليط الضوء: | زاوية برج الصلب Q235B,برج خط نقل زاوية الصلب,برج خط النقل Q235B |

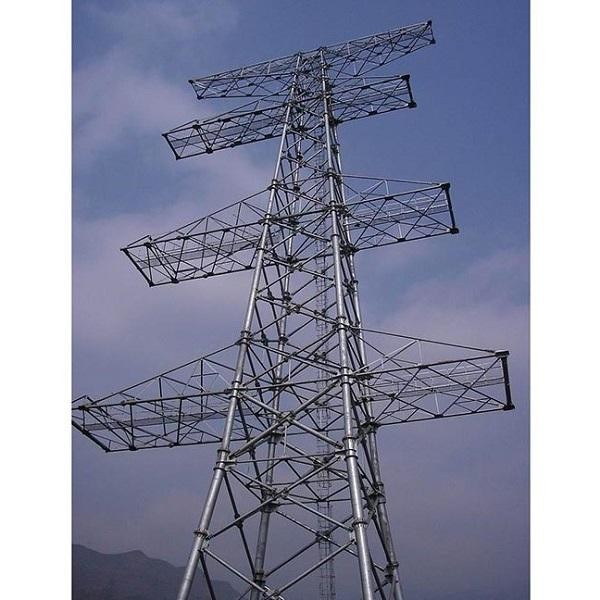

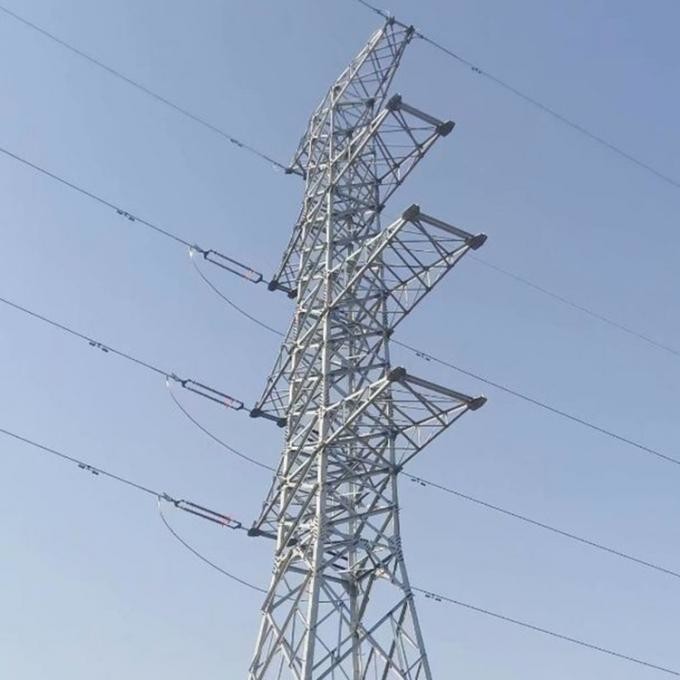

خط نقل الطاقة الكهربائية المجلفن زاوية برج الصلب
الجهد: معدات نقل الطاقة / خط النقل الكهربائي. زاوية برج الحديد الصلب برج أنبوبي
درجة الجهد: 35KV / 66KV / 110KV / 220KV / 330KV / 500KV / 750KV / 800KV / 1000KV
عملية الإنتاج
هذه هي عملية تصنيع برج النقل لدينا ؛ومع ذلك ، يجب على الطرفين مناقشة جميع الرسومات وتأكيد جميع المخططات التنفيذية والمواصفات الفنية والمعايير المطابقة.قبل الإنتاج الضخم ، يجب أن نتلقى جميع المخططات التنفيذية والوثائق الفنية الموقعة من عملائنا.
برج الأنبوب الفولاذي هو منتج متفوق تقليدي لمصنعنا.خاصة أن نظام معالجة الفلنجات متعدد المحطات الذي تم تطويره ذاتيًا قد حسّن بشكل كبير من دقة التسامح الهندسي لكل قطعة عمل.بفضل هذه العملية ، تم تقييم برج الأنبوب الفولاذي المتقاطع الكبير Huangpu الذي يبلغ ارتفاعه 190 مترًا كمشروع جودة وطني.مصنعنا مزود بمعدات متطورة مثل آلات الثني 2400 طن ، وآلات قطع الخطوط ، وآلات لحام الغرز ، وآلات القطع بالبلازما CNC.مع هذه المعدات ، فهي قادرة على إنتاج أنابيب متساوية القطر وأنابيب مخروطية الشكل في شكل مضلع وشكل دائري.يمكن لآلة اللحام بالغرز CNC أن تحقق قولبة اللحام بالغرز لمرة واحدة للأنبوب الفولاذي ويمكن لخط اللحام أن يحقق صب حجم مزدوج من خلال اللحام الفردي.لقد تم التأكيد على مصنعنا بشدة لقدرته الإنتاجية وجودة المنتج.
يتحمل أعضاء البرج الأنبوبي الفولاذي ضغط الرياح المنخفض ، وصلابة الانحناء الكبيرة للمقطع العرضي ، والهيكل البسيط ، ونقل القوة الواضح ، والذي يمكن أن يعطي أداءً كاملاً لأداء محمل المواد.من ناحية ، يمكن أن يقلل من وزن البرج ويقلل من قوة الأساس ؛من ناحية أخرى ، يمكن أن يساعد في زيادة التطرف.القدرة على مقاومة الكوارث الطبيعية في ظل الظروف.عند استيفاء متطلبات حساب القوة والاستقرار ، يمكن أن يؤدي استخدام برج أنبوب فولاذي مع معامل شكل جسم ضغط رياح صغير نسبيًا إلى تقليل حمل الرياح على جسم البرج بشكل كبير.
نحن شركة رائدة في تصنيع الأبراج الصينية ولدينا 22 عامًا من الخبرة ، ونقدم جميع أنواع منتجات الأبراج والملحقات ذات الصلة ، ونقوم بالتركيب والصيانة ، ونصدر أكثر من 80 دولة على مدار العقود.
أيضًا لدينا الكثير من الخبرات لتصميم البرج بناءً على المعايير الدولية وتقديم حلول منخفضة التكلفة لعملائنا في جميع أنحاء العالم.
مرحبا بكم بزيارة موقعنا.شركة نينغبو Suntech Power Machinery Co. ، Ltd.هي واحدة من أكبر الشركات المصنعة المهنية لبرج خط النقل في شرق الصين.توفر الشركة العديد من الهياكل الفولاذية المجلفنة ، وأدوات التوتير والمعدات المتخصصة في 500 كيلو فولت وتحت خط برج الطاقة ، وهيكل المحطة الفرعية ، وبرج الاتصالات ، وهيكل السكك الحديدية المكهربة ، وكتل التوتير ، ومشبك كلونج ، عمود الحلج ، بكرات الكابلات ، شداد مجتذب هيدروليكي ، إلخ.
تحديد:
المنتوج | برج هيكل المحطة الفرعية |
ارتفاع | 5m إلى 30m أو غيرها من متطلبات العملاء الارتفاع |
دعوى ل | برج نقل توزيع الطاقة الكهربائية |
شكل | مخروطي ، متعدد الهرم ، عمودي ، متعدد الأضلاع أو مخروطي الشكل |
مادة | عادة Q345B / A572 ، الحد الأدنى لمقاومة الخضوع> = 345 ن / مم 2 |
Q235B / A36 ، مقاومة الخضوع الدنيا> = 235 ن / مم 2 | |
بالإضافة إلى الملف المدلفن على الساخن من Q460 ، ASTM573 GR65 ، GR50 ، SS400 ، SS490 ، إلى ST52 | |
الخضوع ل | 2.5 كيلو نيوتن ، 5 كيلو نيوتن ، 8 كيلو نيوتن ، 10 كيلو نيوتن ، 12 كيلو نيوتن |
تورلانس من البعد | -0.02 |
التجميع البصري لتجهيزات الإضاءة | IP 65 |
درجة واقية مقاومة للصدمات الكهربائية | الصف الأول |
أداء الغلاف المضاد للتآكل | الفئة الثانية |
جو العمل من تركيبات الإضاءة | -40 درجة مئوية ~ + 45 درجة مئوية |
المعالجة السطحية | المجلفن بالغمس الساخن وفقًا لـ ASTM A 123 ، قوة البوليستر الملونة أو أي معيار آخر من قبل العميل مطلوب |
مفصل البولنديين | وضع الإدراج ، وضع الحافة الداخلية ، وضع المفصل وجهاً لوجه |
تصميم القطب | ضد زلزال 8 درجة |
سرعة الرياح | 160 كم / ساعة |
الحد الأدنى من قوة الخضوع | 335 ميجا باسكال |
الحد الأدنى من قوة الشد القصوى | 400 ميجا باسكال |
أقصى قوة شد نهائية | 620 ميجا باسكال |
معيار | شهادة ISO9001 |
طول لكل قسم | في غضون 14 مترًا تتشكل مرة واحدة بدون وصلة انزلاقية |
اللحام | لقد اجتزنا اختبار العيوب. اللحام المزدوج الداخلي والخارجي يجعل اللحام جميل الشكل |
معيار اللحام: AWS (American Welding Society) D 1.1 | |
سماكة | 1 مم إلى 30 مم |
عملية الإنتاج | اختبار المواد الخام ← Cutj ← قولبة أو ثني ← Welidng (طولي) ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← Deburr ← الجلفنة أو طلاء المسحوق ، الطلاء ← إعادة المعايرة ← الخيط ← الحزم |
الحزم | أعمدةنا كغطاء عادي بواسطة حصيرة أو بالة القش في الأعلى والأسفل ، على أي حال يمكن أيضًا اتباعها من قبل العميل المطلوب ، يمكن لكل 40HC أو OT تحميل عدد الصور التي ستحسب على أساس مواصفات وبيانات العميل فعليًا. |
أسلوب | الحجم والأنماط متغيرة حسب طلب العميل |
التطبيقات:
في الصين ، تم استخدام مقاطع الأنابيب الفولاذية أيضًا في أبراج دائرية مزدوجة 500 كيلو فولت وأبراج ذات أربعة ممرات على نفس البرج ، مما يدل على أدائها الجيد وفوائدها.لقد تم تطوير هيكل برج الأنابيب الفولاذية بشكل جيد في خطوط ذات مستويات جهد مختلفة بسبب صلابة المقطع العرضي المتميز ، وخصائص قوة المقطع العرضي الجيدة ، والقوة البسيطة ، والمظهر الجميل.خاصة في الهياكل واسعة النطاق وهياكل أبراج شبكة الطاقة الحضرية.
اتصل شخص: Peter
الهاتف :: 86-13958364836
