خط النقل الصلب المجلفن Q355 / Q255 برج الأسلاك

خط النقل الصلب المجلفن Q355 / Q255 برج الأسلاك

  • خط النقل الصلب المجلفن Q355 / Q255 برج الأسلاك
  • خط النقل الصلب المجلفن Q355 / Q255 برج الأسلاك
خط النقل الصلب المجلفن Q355 / Q255 برج الأسلاك
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Suntech
إصدار الشهادات: ISO
رقم الموديل: برج أنبوبي فولاذي
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 برج
الأسعار: Get the newest prices
تفاصيل التغليف: الحاويات المصدرة
وقت التسليم: 35 يوما بعد الإيداع
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 80000 طن متري / طن متري سنويا
اتصل
مفصلة وصف المنتج
اسم المنتج: برج الاتصالات السلكية واللاسلكية العنصر: برج جاييد الأسلاك
مادة: الصلب Q355 / Q255 سطح: تراجع الساخنة المجلفن أو الطلاء
إستعمال: برج الإرسال الميكروويف طلب: سارية الاتصالات السلكية واللاسلكية
تسليط الضوء:

برج Q255 Guy Wire

,

برج Q355 Guy Wire

,

برج المجلفن الصلب

خط النقل الصاري المجلفن الصلب شعرية أنبوبي الرجل سلك برج الرجل

يتميز هيكل برج الأنبوب الفولاذي بمزايا تقنية واقتصادية نسبية ، وهو مناسب لأبراج النقل التي تتحمل أحمالًا كبيرة.



التطبيقات:

في الصين ، تم استخدام مقاطع الأنابيب الفولاذية أيضًا في أبراج دائرية مزدوجة 500 كيلو فولت وأبراج ذات أربعة ممرات على نفس البرج ، مما يدل على أدائها الجيد وفوائدها.لقد تم تطوير هيكل برج الأنابيب الفولاذية بشكل جيد في خطوط ذات مستويات جهد مختلفة بسبب صلابة المقطع العرضي المتميز ، وخصائص قوة المقطع العرضي الجيدة ، والقوة البسيطة ، والمظهر الجميل.خاصة في الهياكل واسعة النطاق وهياكل أبراج شبكة الطاقة الحضرية.



تحديد:

برج خط النقل الصلب وهيكل المحطة الفرعية - وصف البضائع والمعلمات الرئيسية

رقم. وصف المواصفات التفصيلية ومعايير التصميم الرئيسية
1 كود التصميم

1. المعيار الوطني الصيني:

أ.DL / T 5154-2002 اللائحة الفنية لتصميم هياكل الأبراج والعمود لخط النقل العلوي

ب.DL / T 5219-2005 اللائحة الفنية لتصميم أساس خط النقل العلوي

2. المعيار الأمريكي:

أ.ASCE 10-97-2000 تصميم هياكل نقل الصلب المشبك

ب.ACI 318-02 متطلبات كود البناء للخرسانة الإنشائية

2 تصميم البرمجيات برج PLS و MS ، SAP2000 ، أوتوكاد ، STW ، TWsolid ، SLCAD إلخ
3 تحميل التصميم حسب المتطلبات والمواصفات من قبل العملاء في جميع أنحاء العالم.
4 اختبار الحمل / الاختبار التدميري يمكننا ترتيب ذلك من قبل السلطة الحكومية إذا لزم الأمر وتكون تكلفة هذا النوع من الاختبار منفصلة عن سعر البرج.
5 الجهد االكهربى 33KV ، 66 / 69KV ، 110KV ، 220KV / 230KV ، 330KV ، 380 / 400KV ، 500KV ، 750KV ، 800KV ، 1000KV خط نقل
6 الجلفنة بالغمس الساخن ISO 1461-2009 ، ASTM A123
7 درجة الصلب

1. الفولاذ الإنشائي ذو السبائك المنخفضة القوة العالية: Q420B وهو ما يعادل ASTM Gr60

2. الفولاذ الإنشائي منخفض السبائك ذو القوة العالية: Q355B وهو ما يعادل ASTM Gr50 أو S355JR

3. الفولاذ الإنشائي الكربوني: Q235B وهو ما يعادل ASTM A36 أو S235JR

8 البراغي والصواميل بشكل أساسي مسامير ISO 898 من الدرجة 6.8 و 8.8 لكل من المعايير الصينية و ISO و DIN
9 نوع البرج الأبراج الزاويّة ، الأبراج الأنبوبية ، الصاري المشدود ، البرج الأحادي
10 نوع البرج برج التعليق ، برج الشد ، البرج الميت ، هيكل المحطة الفرعية
11 ضمان هياكل البرج: 30 سنة
12 فترة العائد الربحي 50 سنة
13 وسائل النقل نحن قريبون جدًا من أكبر ميناء في العالم وهو ما يميزنا عن النقل البحري.
14 مراقبة الجودة

اتبع نظام ISO 9001 وفحص مراقبة الجودة الصارم للمواد الخام واختبار تجميع النموذج الأولي واختبار الجلفنة وفحص ما قبل الشحن لكل من الكمية والجودة

نتعامل مع الجودة أولاً ونسبة التفتيش 100٪.

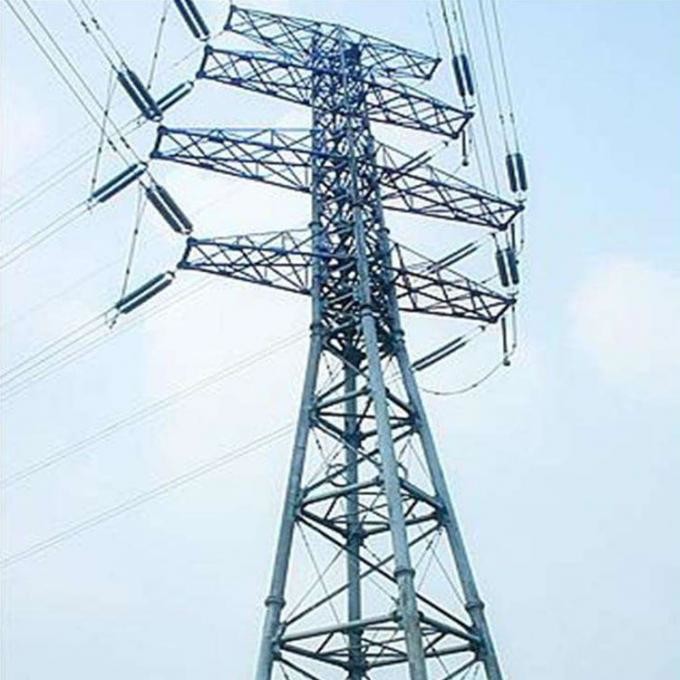

خط النقل الصلب المجلفن Q355 / Q255 برج الأسلاك 0



برج الأنبوب الفولاذي هو منتج متفوق تقليدي لمصنعنا.خاصة أن نظام معالجة الفلنجات متعدد المحطات الذي تم تطويره ذاتيًا قد حسّن بشكل كبير من دقة التسامح الهندسي لكل قطعة عمل.بفضل هذه العملية ، تم تقييم برج الأنبوب الفولاذي المتقاطع الكبير Huangpu الذي يبلغ ارتفاعه 190 مترًا كمشروع جودة وطني.مصنعنا مزود بمعدات متطورة مثل آلات الثني 2400 طن ، وآلات قطع الخطوط ، وآلات لحام الغرز ، وآلات القطع بالبلازما CNC.مع هذه المعدات ، فهي قادرة على إنتاج أنابيب متساوية القطر وأنابيب مخروطية الشكل في شكل مضلع وشكل دائري.يمكن لآلة اللحام بالغرز CNC أن تحقق قولبة اللحام بالغرز لمرة واحدة للأنبوب الفولاذي ويمكن لخط اللحام أن يحقق صب حجم مزدوج من خلال اللحام الفردي.لقد تم التأكيد على مصنعنا بشدة لقدرته الإنتاجية وجودة المنتج.

يتحمل أعضاء البرج الأنبوبي الفولاذي ضغط الرياح المنخفض ، وصلابة الانحناء الكبيرة للمقطع العرضي ، والهيكل البسيط ، ونقل القوة الواضح ، والذي يمكن أن يعطي أداءً كاملاً لأداء محمل المواد.من ناحية ، يمكن أن يقلل من وزن البرج ويقلل من قوة الأساس ؛من ناحية أخرى ، يمكن أن يساعد في زيادة التطرف.القدرة على مقاومة الكوارث الطبيعية في ظل الظروف.عند استيفاء متطلبات حساب القوة والاستقرار ، يمكن أن يؤدي استخدام برج أنبوب فولاذي مع معامل شكل جسم ضغط رياح صغير نسبيًا إلى تقليل حمل الرياح على جسم البرج بشكل كبير.



الجهد: معدات نقل الطاقة / خط النقل الكهربائي. زاوية برج الحديد الصلب برج أنبوبي

درجة الجهد: 35KV / 66KV / 110KV / 220KV / 330KV / 500KV / 750KV / 800KV / 1000KV

عملية الإنتاج

هذه هي عملية تصنيع برج النقل لدينا ؛ومع ذلك ، يجب على الطرفين مناقشة جميع الرسومات وتأكيد جميع المخططات التنفيذية والمواصفات الفنية والمعايير المطابقة.قبل الإنتاج الضخم ، يجب أن نتلقى جميع المخططات التنفيذية والوثائق الفنية الموقعة من عملائنا.



يجب أن يكون تصنيعنا متطابقًا تمامًا مع الرسومات التفصيلية التي أعدها المقاول واعتمادها من قبل المهندس.يبدأ التصنيع بعد موافقة ورشة التجميع والاختبارات.

تراجع ساخن

جلفنة

اساسي سماكة الفولاذ / مم

يعني الطلاء

سمك / ميكرومتر

معدني

جزء

المحتوى

مهاوي العمود ، صليب

الأسلحة و انسحب

مستلزمات

ASTM A123 > 6 85 مينيسوتا 0.25٪ - 0.40٪
<3-6 70
1.5-3 55 النحاس <0.15٪
<1.5 55
البراغي والصواميل والغسالات GB / T 5267.3-2008 _____ 54 ص <0.025٪
(ISO 10684-2004)
مسامير الأساس

ASTM A153 /

A153M-09

_____ 54 س <0.03٪

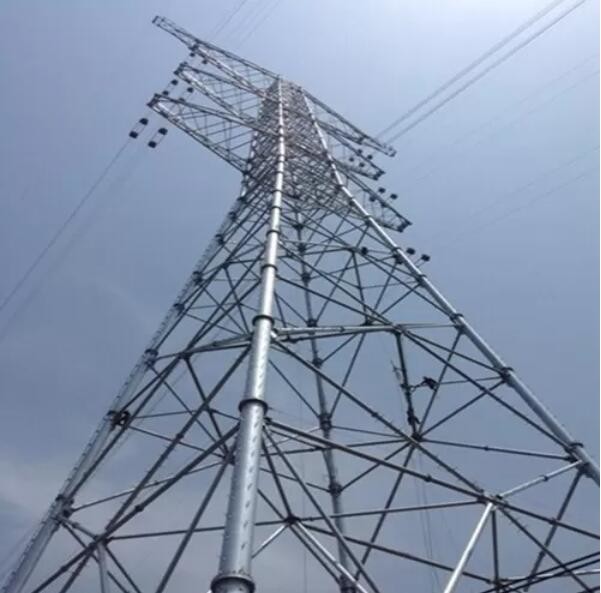

خط النقل الصلب المجلفن Q355 / Q255 برج الأسلاك 1
