شركة Ningbo Suntech Power Machinery Tools Co.، Ltd.
منتج ومصدر محترف في مجال الطاقة الكهربائية
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Suntech |
| إصدار الشهادات: | ISO |
| رقم الموديل: | برج ستيل |
| الحد الأدنى لكمية: | 1 برج |
|---|---|
| الأسعار: | Get the latest prices |
| تفاصيل التغليف: | الحاويات المصدرة |
| وقت التسليم: | 35 يوما بعد الإيداع |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100000 طن متري / طن متري سنويا |
| اسم: | برج شعرية | Material Type: | Steel Q355/Q255 |
|---|---|---|---|
| Usage: | Steel Transmission Tower | طلب: | برج خط النقل |
| درجة الجهد: | من 10 كيلو فولت إلى 800 كيلو فولت | Wind Speed: | 120KM/H |
| تسليط الضوء: | أبراج فولاذية شعرية 230kv,أبراج فولاذية شعرية ASTM123,برج خط نقل 400kv |
||

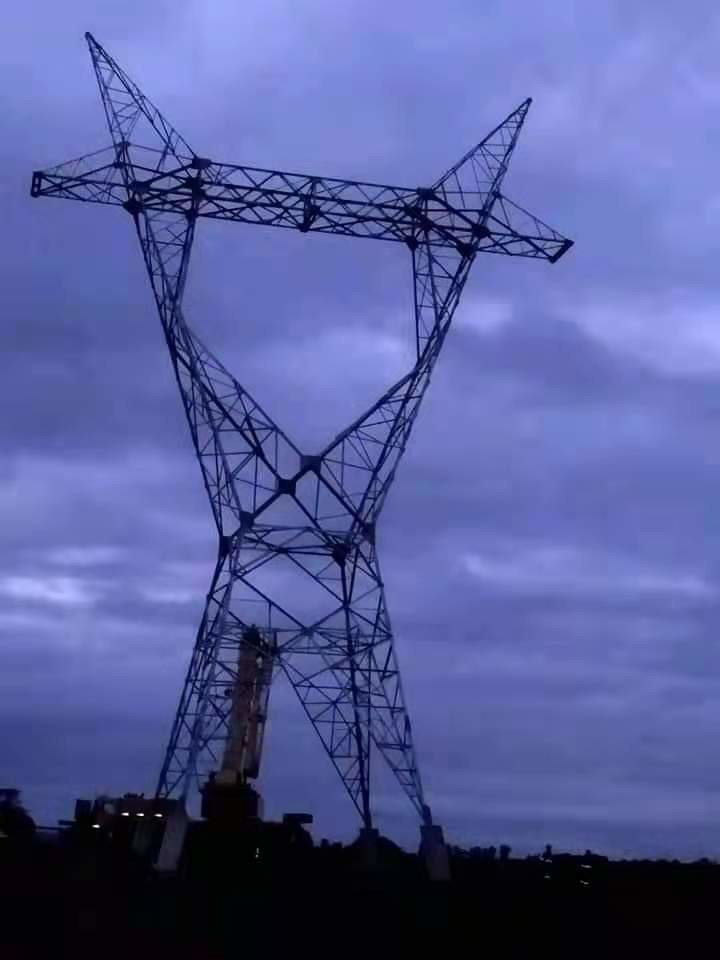

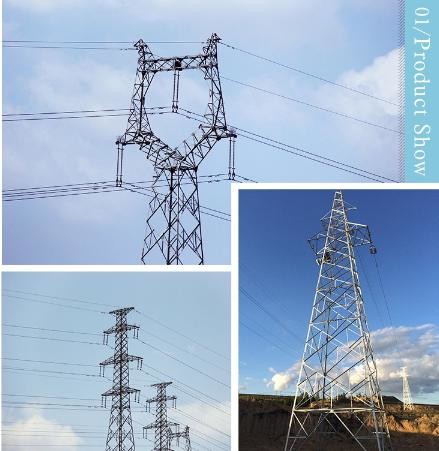

ASTM123 230kv شعرية أبراج الصلب 400 كيلو فولت برج خط النقل
تفصيل سريع:
أبراج الطاقة الكهربائية 230 كيلو فولت العلوية 400 كيلو فولت خط نقل برج الصلب القطب الكهربائي 30 م
وصف المنتج
| أبراج الطاقة الكهربائية 230 كيلو فولت العلوية 400 كيلو فولت خط نقل برج الصلب القطب الكهربائي 30 م | |
تحديد:
مميزات المنتج:
نظرًا لكونه معدات خط النقل التقليدية ، فإن Angle steel tower له المجال المستخدم على نطاق واسع ، وخصائص رمز التصميم ، والحرفة ناضجة ، على مسافات مختلفة ، ويظهر مستوى الجهد المختلف المزايا والتطبيق العام
يعتمد تصميم برج خط نقل الطاقة على نوع الموصل وسلك الأرض ومنطقة الرياح وزاوية الانحراف ومواصفات المواد.هذه الأبراج مجلفنة لحماية الفولاذ من التآكل.تعتمد سماكة طلاء الجلفنة على الظروف الجوية في موقع البرج.
صلب جيرادس
زاوية الصلب: الفولاذ الصيني Q345B ، وهو نفس الشيء بالنسبة لـ ASTM A572 GR50
شبكات أخرى ، تستعد وليس لوحة الضغط وزاوية الصلب: Q2230B الصينية ، والتي هي نفسها لـ ASTM A36
اللوحات: فولاذ صيني Q345B ، وهو نفس الشيء بالنسبة لـ ASTM A572 GR50
البراغي: الصينية من الدرجة 6.8 و 8.8 والتي تشبه ASTM A394
أ) الأبعاد والتسامح للزاوية طبقًا لـ GB / T1591-1994
ب) الجلفنة بالغمس على الساخن طبقاً للمواصفة GB / T 13912-2002 والتي تشبه ASTM A 123
ج) سيكون أداء اللحام وفقًا لمعيار AWS D1.1 أو CWB
الجهد االكهربى: معدات نقل الطاقة / خط النقل الكهربائي زاوية برج الحديد الصف: 35KV / 66KV / 110KV / 220KV / 330KV / 500KV / 750KV / 800KV / 1000KV
هذه هي عملية تصنيع برج النقل لدينا ؛ومع ذلك ، يجب على الطرفين مناقشة جميع الرسومات وتأكيد جميع المخططات التنفيذية والمواصفات الفنية والمعايير المطابقة.قبل الإنتاج الضخم ، يجب أن نتلقى جميع المخططات التنفيذية والوثائق الفنية الموقعة من عملائنا.
يجب أن يكون تصنيعنا متطابقًا تمامًا مع الرسومات التفصيلية التي أعدها المقاول واعتمادها من قبل المهندس.يبدأ التصنيع بعد موافقة ورشة التجميع والاختبارات.
| قص | ج: يجب أن يتم القص والقطع بعناية ويتم الانتهاء بدقة من جميع أجزاء العمل التي ستعرض للعيان بعد الانتهاء.يجب عدم استخدام مشاعل القطع الموجهة يدويًا. ب: يجب أن تكون جميع المواد التي يزيد سمكها عن 13 (أو 12) مم منشارًا باردًا أو مقطوعة باللهب بالآلة. ج: يسمح بالقص أو القص لمادة بسمك 13 مم أو أقل. يجب أن يسبق القطع باللهب للصلب عالي الإنتاجية عملية تسخين طفيف بتمرير لهب القطع فوق الجزء المراد قطعه. يجب تنظيف جميع الحواف المقطوعة باللهب. |
| الانحناء | شركتنا مدين بآلة الانحناء.أكثر من ذلك ، يمكننا تصنيع الأبراج بالثني الساخن أو الثني البارد وفقًا لمتطلبات العميل. |
| اللحام | لا يتم عمل اللحام إلا بعد الحصول على موافقة مسبقة من المهندس. لا يُسمح باللحام في نقاط ربط البرج للموصل أو سلك الحماية أو العوازل أو التجميعات أو الأقواس المرتبطة |
| اللكم الفرعي | يمكن ثقب جميع الثقوب في الفولاذ الإنشائي التي يقل سمكها عن 10 مم إلى الحجم الكامل ما لم يُذكر خلاف ذلك في الرسومات المعتمدة.الثقوب الموضحة بالرسومات على شكل ثقوب محفورة وجميع الثقوب في الفولاذ الإنشائي بسمك 10 مم أو أكثر وأعضاء الشد للأذرع المستعرضة يتم حفرها أو تثقيبها من الباطن وتثبيتها. يجب أن تكون جميع الثقوب نظيفة مقطوعة وبدون حواف ممزقة أو خشنة.يجب إزالة جميع النتوءات الناتجة عن توسيع الثقوب أو الثقب.يجب أن تكون جميع الثقوب أسطوانية ومتعامدة مع العضو. عند الضرورة لتجنب تشوه الثقوب ، يتم عمل ثقوب قريبة من نقاط الانحناء بعد الثني. |
| اللكم | للتثقيب بالحجم الكامل ، يجب أن يكون قطر الثقب أكبر بمقدار 1.0 مم من القطر الاسمي للمسمار ، ويجب ألا يزيد قطر القالب عن 1.5 مم أكبر من قطر الثقب.بالنسبة للتثقيب الجزئي ، يجب أن يكون قطر الثقب أصغر بمقدار 4 مم من القطر الاسمي للمسمار ، ويجب ألا يزيد قطر القالب عن 2 مم أكبر من قطر الثقب.يجب أن يكون التثقيب الفرعي للعمل المتفاعل بحيث لا يظهر أي سطح مثقوب في محيط الحفرة بعد توسيع الثقوب |
| حجم الحفرة | عندما يتم إعادة تشكيل الثقوب أو حفرها ، يجب ألا يزيد قطر الفتحة النهائية عن القطر الاسمي للمسمار زائد 1.0 مم. |
| الجلفنة | يجب أن تكون جميع المواد مجلفنة بالغمس على الساخن بعد التصنيع وفقًا لآخر مراجعة للمواصفة GB / T 13912-2002 أو مواصفة ASTM A 123. المواد التي تم رفضها بسبب البقع المكشوفة أو عيوب الطلاء الأخرى يجب تجريدها وإعادة جلفنتها أو إعادة طلاء المناطق غير المطلية بطريقة معتمدة. يجب تقويم جميع الألواح والأشكال التي تعرضت للتشوه بواسطة عملية الجلفنة بإعادة دلفتها أو ضغطها.يجب ألا يتم طرق المواد أو تقويمها بطريقة من شأنها إلحاق الضرر بالطلاء الواقي. يجب الحصول على الموافقة من المهندس إذا تم الجلفنة خارج مصنع المقاول. يجب حماية جميع أعمال الصلب المجلفن من بقع التخزين البيضاء باستخدام محلول معالجة معتمد بعد الجلفنة مباشرة. |
| التعبئة | سيتم تعبئة منتجنا في عدة حزم وزنها 2 ~ 3 طن متري أو وفقًا لمتطلباتك. |
|
تراجع ساخن جلفنة |
اساسي | سماكة الفولاذ / مم |
يعني الطلاء سمك / ميكرومتر |
معدني عنصر |
المحتوى |
|
مهاوي العمود ، صليب الأسلحة و انسحب مستلزمات |
ASTM A123 / A123M-15 AS / نيوزيلندي 4680 |
> 6 | 85 | مينيسوتا | 0.25٪ - 0.40٪ |
| <3-6 | 70 | ||||
| 1.5-3 | 55 | النحاس | <0.15٪ | ||
| <1.5 | 55 | ||||
| البراغي والصواميل والغسالات | GB / T 5267.3-2008 | _____ | 54 | ص | <0.025٪ |
| (ISO 10684-2004) | |||||
| مسامير الأساس |
ASTM A153 / A153M-09 |
_____ | 54 | س | <0.03٪ |
