| مكان المنشأ: | نينغبو ، الصين |
| اسم العلامة التجارية: | Suntech |
| إصدار الشهادات: | ISO and CE |
| رقم الموديل: | 660 مم × 100 مم |
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Get newest price |
| تفاصيل التغليف: | عبوات خشبية أو حاويات مصدرة |
| وقت التسليم: | 7-10 أيام بعد الدفع |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 6000 مجموعات شهريا |
| وصف: | التوتير كتلة بكرة | قطر الحزم: | 660 مم |
|---|---|---|---|
| قطر الحزم الداخلية: | 560 مم | موصل ديا: | ماز 30 ملم |
| سعة: | 20kn-60kn | اسم المنتج: | كتلة التوتير خط النقل |
| تسليط الضوء: | بكرة بكرة إحزم من النايلون 660 مم,كتلة بكرة إحزم 400KV,كتلة توتير لخط نقل 400KV |
||

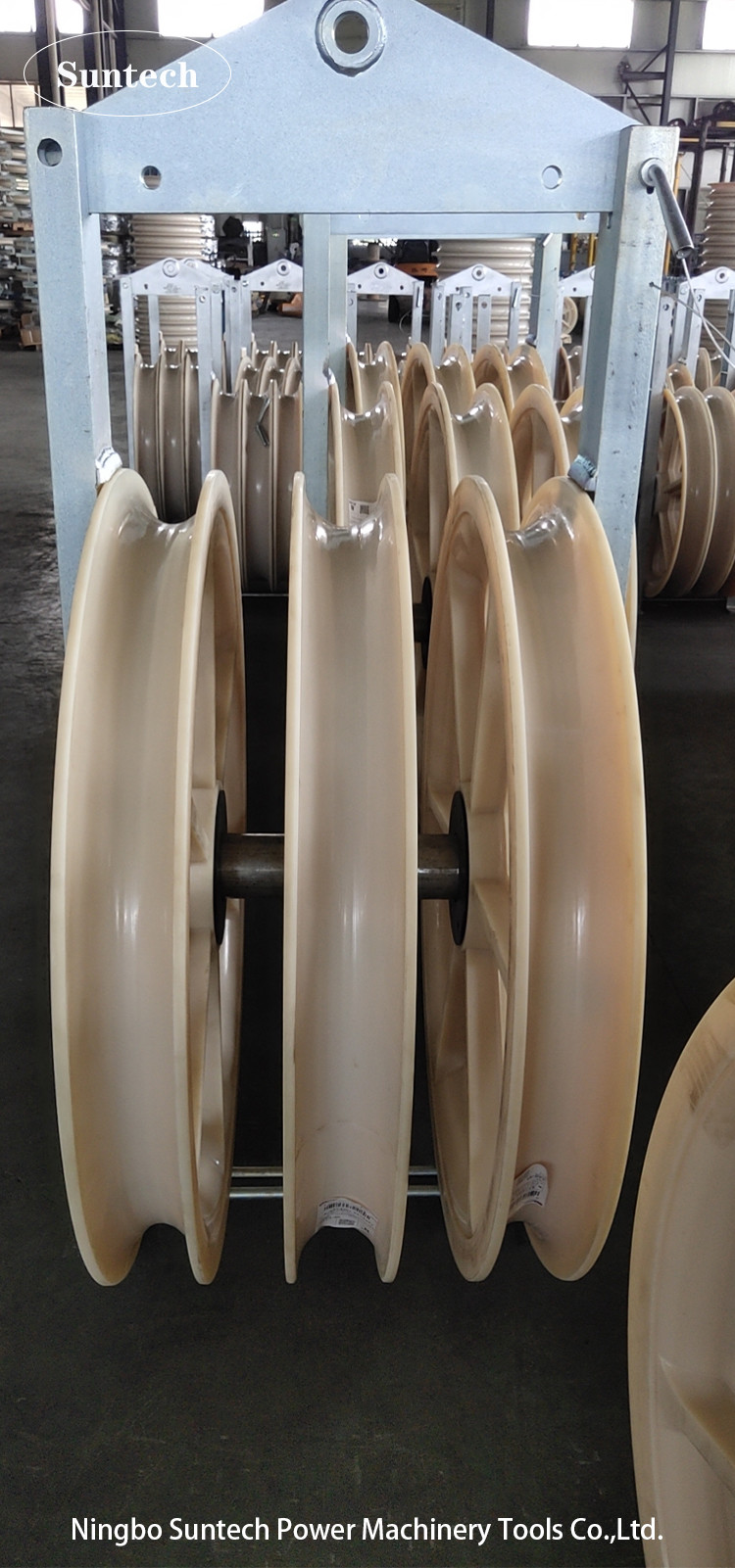

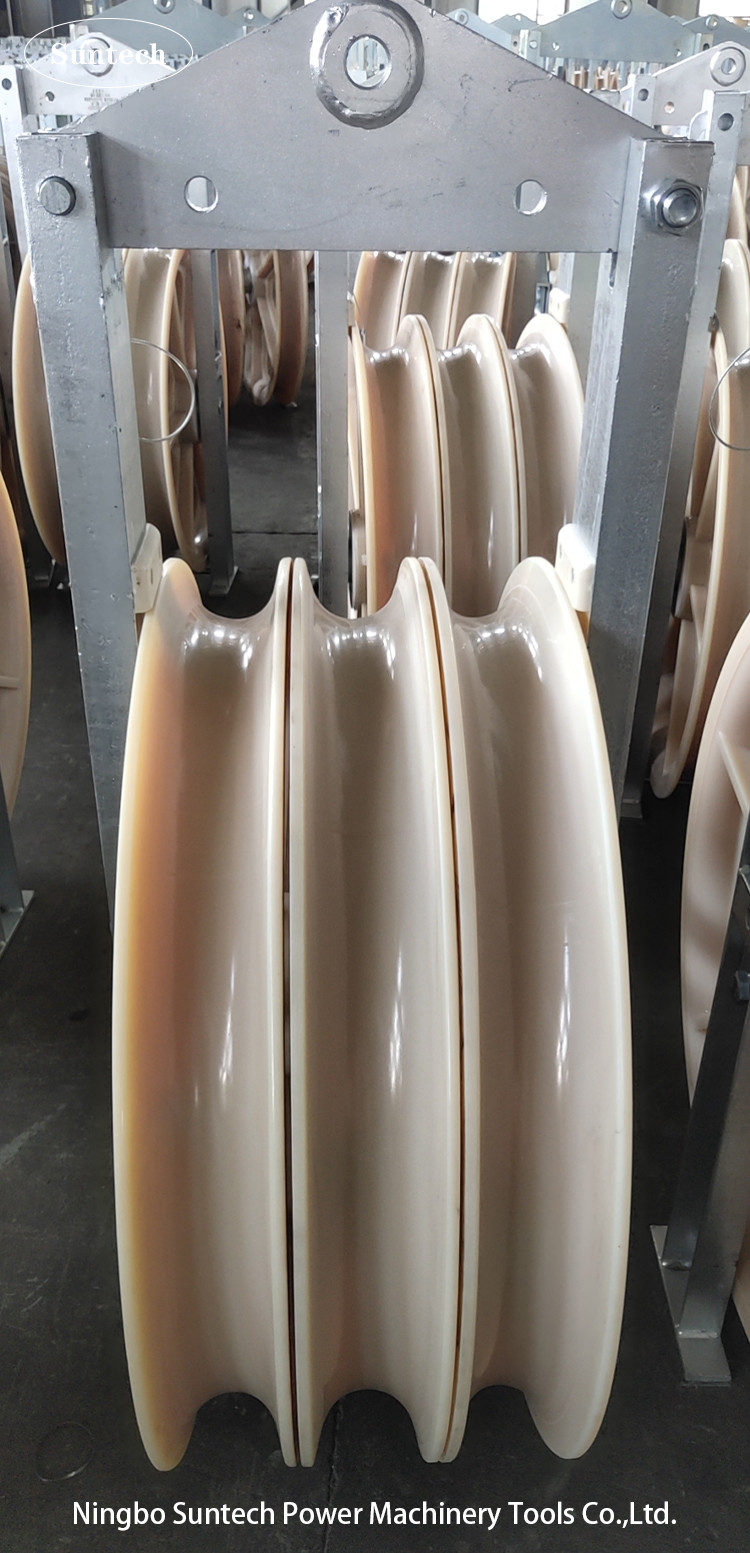

400 Kv خط نقل التوتير 660 مم بكرة إحزم من النايلون
يتم استخدام كتل التوتير للموصل العلوي 660 مم لموصل خط النقل العلوي أو توتير OPGW.
يتم تصنيع الحزم من سبائك الألومنيوم مبطنة بالنيوبرين أو نايلون MC عالي القوة.
كتل التوتير موصل خط النقل العلوي 660MM
| رقم الصنف. | نموذج |
نطاق حجم ACSR (مم²) |
تحميل العمل (كن) |
الوزن (كجم) | مادة الحزم |
| 10121 | SHD660 | 400-500 | 20 | 30 | سبائك الألومنيوم |
| 10124 | SHDN660 | 400-500 | 20 | 24 | إم سي نايلون |
| 10122 | SHS660 | 400-500 | 40 | 106 |
فولاذ مركزي أو نايلون يحزم ، جانبي يحزم الألومنيوم مبطن بالنيوبرين |
| 10125 | SHSLN660 | 400-500 | 40 | 92 | |
| 10127 | SHSQN660 | 400-500 | 40 | 76 | إم سي نايلون |
| 10123 | SHW660 | 400-500 | 60 | 150 | سبائك الألومنيوم مبطنة بالنيوبرين |
| 10126 | SHWLN660 | 400-500 | 60 | 120 | |
| 10128 | SHWQN660 | 400-500 | 60 | 110 | إم سي نايلون |
| 10129 | SHQZ660 | 400-500 | 80 | 260 |
مركزي الصلب ، موصل إحزم النايلون أو سبائك الألومنيوم |
| 10130 | SHQ660A | 400-500 | 80 |
190 |
التطبيق: إنه مناسب لربط موصلات أحادية أو اثنتين أو ثلاثة أو أربعة من الألمنيوم المجدول وموصلات ACSR على الهياكل المماسية.
يمكن لأكمام الضغط والموصلات الدوارة وموصلات سحب الحبل أن تمر عبر الأخدود.
الحزم مصنوع من سبائك الألومنيوم أو النايلون عالي القوة.
يمكن تبطين حجم غلاف سبائك الألومنيوم مقاس 508 × 75 مم بالنيوبرين.
ملحوظة:
1. تركيب الخطاف ، وتركيب العين المستديرة ، وتركيب clevis اختيارية ، يرجى التحديد عند الطلب.يمكن توفير الكتل المخصصة عند الطلب.
البيانات الموجودة في النموذج تعني القطر الخارجي للحزم X عرض الحزم (مم).
2. يتم تثبيت جميع الحزم على محامل كريات.هيكل الكتل مصنوع من الفولاذ المجلفن.
كتل التوتير ذات القطر الكبير لخط النقل العلوي
| رقم الصنف. | نموذج | عدد الحزم |
معدل الحمولة (كن) |
قطر الأخدود / حجم الموصل |
الوزن (كجم) | مادة |
ضياء الخارجي./ العرض الحزم |
| 10101 | شد - 508x75.5 سم | 1 | 20 |
Φ408 مم / ACSR400 مم² |
22.5 | الألومنيوم |
Φ508 ملم / 75 ملم
|
| 10102 | SHS-508x75 | 3 | 40 | 86 | احزم مركزي الصلب | ||
| 10103 | SHW-508x75 | 5 | 60 | 108 | |||
| 10104 | شدن - 508 × 75 | 1 | 20 | 18.5 | نايلون | ||
| 10105 | SHSLN-508x75 | 3 | 40 | 51.5 | النايلون المركزي | ||
| 10106 | شولن -508 × 75 | 5 | 60 | 91.5 | |||
| 10107 | SHSQN-508 × 75 | 3 | 40 | 60 | نايلون | ||
| 10108 | SHWQN-508 × 75 | 5 | 60 | 75 | |||
| 10121 | شد -660 × 100 | 1 | 20 |
Φ560 مم / ACSR400 - 500 مم² |
30 | الألومنيوم |
Φ830 ملم / 110 ملم
|
| 10122 | SHS-660x100 | 3 | 40 | 106 | إحزم مركزي الصلب | ||
| 10123 | SHW-660x100 | 5 | 60 | 136 | |||
| 10124 | شدن - 660 × 100 | 1 | 20 | 20 | نايلون | ||
| 10125 | SHSN-660x100 | 3 | 40 | 92 | النايلون المركزي | ||
| 10126 | SHWN-660x100 | 5 | 60 | 120 | |||
| 10127 | SHSQN-660x100 | 3 | 40 | 85 | نايلون | ||
| 10128 | SHWQN-660x100 | 5 | 60 | 100 | |||
| 10141 | SHDN-822x110 | 1 | 30 |
Φ710 مم / ACSR500 - 630 مم² |
25 | نايلون |
Φ916 ملم / 110 ملم
|
| 10142 | SHSQN-822x110 | 3 | 60 | 130 | النايلون المركزي | ||
| 10143 | SHWQN-822x110 | 5 | 90 | 180 | |||
| 10144 | SHSQN-822x110 | 3 | 60 | 100 | نايلون | ||
| 10145 | SHWQN-822x110 | 5 | 90 | 130 | |||
| 10151 | شدن - 916 × 110 | 1 | 50 |
Φ800 مم / ACSR720 - 800 مم² |
45 | نايلون | |
| 10152 | SHSQN-916x110 | 3 | 80 | 140 | |||
| 10153 | SHWQN-916x110 | 5 | 150 | 235 |
التطبيق: إنها مناسبة لتوتير الألمنيوم المجدول وموصلات ACSR على الهياكل المماس.الأكمام ضغط ، موصلات دوارة ،
وسحب موصلات الحبل يمكن أن تمر عبر الأخدود.الحزم مصنوع من سبائك الألومنيوم أو النايلون عالي القوة.الحجم الكبير 508 مم ،
يمكن أن تصطف إحزم سبائك الألومنيوم 660 مم بالنيوبرين.الحجم الكبير 660 مم ، 822 مم ، 916 مم ،
1040mm النايلون يمكن أن تصطف مع النيوبرين.
